Стропильная система крыши: устройство и частые ошибки

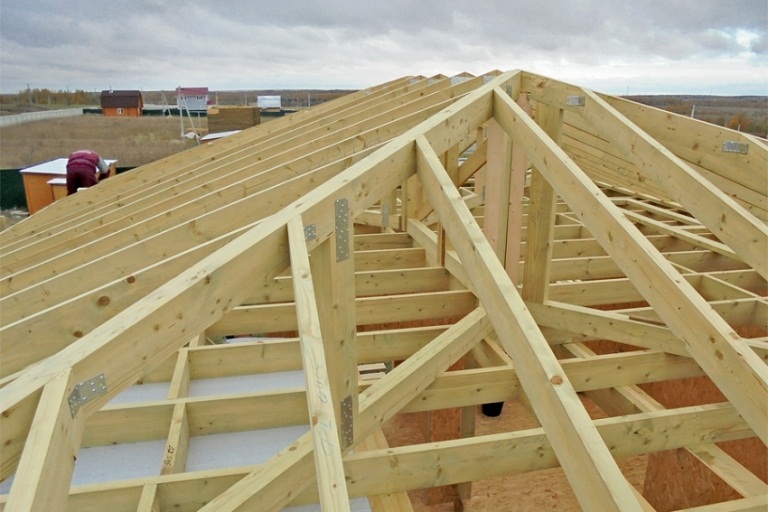

Стропильная конструкция — несущая система скатной крыши, которая воспринимает постоянные и временные нагрузки и передаёт их на стены, перекрытия и другие элементы здания. От правильности её расчёта и монтажа зависят прочность, геометрическая стабильность, долговечность кровли и безопасность эксплуатации объекта.

Основные элементы стропильной системы

Типовая стропильная конструкция включает следующие элементы:

• Стропильные ноги — наклонные балки, формирующие скаты крыши и являющиеся основанием для кровельного пирога.
• Мауэрлат — опорный брус, распределяющий нагрузку от стропил по стенам здания.
• Коньковый прогон — горизонтальный элемент в верхней части крыши, поддерживающий стропила.
• Стойки и подкосы — вертикальные и наклонные опоры, повышающие жёсткость системы.
• Затяжки и ригели — элементы, связывающие стропильные ноги и ограничивающие распирающие усилия.
• Лежни — опорные элементы, устанавливаемые на перекрытиях или внутренних несущих стенах.
• Обрешётка и контробрешётка — основание для монтажа кровельного покрытия и формирования вентиляционного зазора.

Состав системы определяется конструктивной схемой здания, конфигурацией крыши, пролётами, видом кровельного материала и расчётными нагрузками.

Виды стропильных конструкций

На практике применяются два основных типа стропильных систем — наслонные и висячие.

Наслонные стропила используют в зданиях, где предусмотрена промежуточная опора: внутренняя несущая стена, колонна или прогон. Такая схема позволяет перекрывать значительные пролёты с уменьшенным сечением отдельных элементов. Наслонная система отличается рациональным распределением нагрузок и широкими возможностями для устройства сложных крыш.

Висячие стропила опираются только на наружные стены. Для компенсации горизонтального распора в конструкции предусматривают затяжки, ригели и другие связывающие элементы. Этот вариант применяется при отсутствии внутренних несущих опор и подходит для зданий с относительно небольшим пролётом.

В зависимости от архитектурного решения стропильные системы могут формировать односкатные, двускатные, вальмовые, полувальмовые, шатровые и мансардные крыши.

Материалы для изготовления

Наиболее распространённый материал для устройства стропильных конструкций — древесина хвойных пород. Для несущих элементов применяют обрезной пиломатериал нормативной влажности, клеёную древесину или деревянные двутавровые балки. Материал должен соответствовать проектным требованиям по прочности, влажности, сортности и геометрическим параметрам.

Перед монтажом деревянные элементы обрабатывают составами, защищающими от:

• биологического поражения;
• плесени и гниения;
• насекомых-вредителей;
• возгорания.

Для отдельных узлов могут применяться металлические профили, опорные башмаки, перфорированные пластины, уголки, шпильки, болты и другие соединительные элементы. Их тип, количество и способ установки определяются проектом.

Нагрузки и расчёт

Расчёт стропильной системы выполняют с учётом постоянных и временных нагрузок. К постоянным относятся собственный вес стропил, обрешётки, кровельного покрытия, теплоизоляции, гидро- и пароизоляционных слоёв. Временные нагрузки включают снег, ветер, вес ремонтного оборудования и людей при проведении работ.

Особое значение имеют:

• пролёт между опорами;
• шаг установки стропил;
• угол наклона скатов;
• форма и высота крыши;
• масса кровельного покрытия;
• снеговой и ветровой район строительства;
• наличие мансардного этажа;
• расположение проёмов, дымоходов и инженерных проходок.

По результатам расчёта определяют сечение и шаг стропильных ног, параметры прогонов, затяжек, стоек и подкосов, а также требования к узлам крепления. Применение типовых решений без привязки к конкретному зданию может привести к недостаточной несущей способности или неоправданному увеличению расхода материалов.

Монтаж стропильной конструкции

Монтаж выполняют после завершения работ по возведению стен и устройству опорного контура. На первом этапе проверяют отметки, геометрию стен и расположение закладных деталей. Затем устанавливают мауэрлат или иные опорные элементы, выполняют их крепление и гидроизоляцию в местах контакта с каменными конструкциями.

Далее монтируют основные стропильные пары, коньковый прогон, стойки, подкосы и затяжки. На следующем этапе устанавливают обрешётку и контробрешётку, после чего формируют кровельный пирог: вентиляционные зазоры, гидроизоляцию, утеплитель, пароизоляцию и внутреннюю обшивку — в зависимости от назначения помещения.

Все соединения должны выполняться в соответствии с проектными решениями. Недопустимы самовольное ослабление сечений, чрезмерная выборка древесины, замена крепежа на изделия другого типа или установка элементов с нарушением шага.

Контроль качества

При входном контроле проверяют соответствие пиломатериалов и комплектующих проекту, наличие сертификатов и паспортов качества, влажность, отсутствие трещин, гнили, коробления и иных дефектов.

В процессе монтажа контролируют:

• соответствие фактических размеров проектным;
• вертикальность стоек и горизонтальность прогонов;
• шаг и опирание стропильных ног;
• качество крепления узлов;
• наличие вентиляционных зазоров;
• правильность устройства гидроизоляции и примыканий.

После завершения работ проверяют геометрию скатов, надёжность соединений и готовность основания к монтажу кровельного покрытия. Результаты контроля фиксируют в исполнительной документации.

Типовые ошибки

К наиболее распространённым нарушениям относятся неправильный выбор сечения пиломатериалов, отсутствие расчёта снеговых и ветровых нагрузок, недостаточная антисептическая обработка, слабое крепление мауэрлата, нарушение вентиляции подкровельного пространства и применение материалов с повышенной влажностью.

Для предотвращения таких рисков стропильную систему следует выполнять по рабочей документации, с использованием проверенных материалов и квалифицированной монтажной бригады. Комплексный подход к проектированию, снабжению и контролю качества обеспечивает надёжность скатной крыши и длительный срок службы всего здания.
