Монтаж натуральной черепицы: технология и частые ошибки

Натуральная (керамическая и цементно-песчаная) черепица — самое долговечное и престижное штучное покрытие для скатных крыш: служит 50–100 лет, не горит, не выгорает и почти не шумит в дождь. Расплата за это — большой вес: около 40–45 кг на квадратный метр, втрое-вчетверо тяжелее металлочерепицы. Поэтому натуральную черепицу нельзя просто «положить» — под неё проектируют усиленную стропильную систему и точную обрешётку. Разбираем технологию по СП 17.13330.2017 и инструкциям производителей: для каких крыш она подходит, как устроен пирог, как считают обрешётку, чем и где крепят черепицу и где чаще всего ошибаются. Это покрытие прощает меньше всего вольностей: тяжёлую черепицу не «исправить» после монтажа — всё решается на этапе расчёта.

Когда подходит натуральная черепица

Производители (Braas, Laumans, Baltic Tile) допускают укладку при уклоне от 10° до 90°, но рекомендуемый диапазон — 22°–60°. Чем положе скат, тем выше требования к подкровельной гидроизоляции:

• уклон 22° и круче — классическая укладка с подкровельной плёнкой;
• 16°–22° — подкровельная гидроизоляция обязательна, нахлёсты плёнки увеличивают до 15–20 см и проклеивают;
• менее 16° — под черепицей выполняют сплошной настил с дополнительным водоизоляционным (наплавляемым) слоем — фактически вторую кровлю под черепицей.

Натуральная черепица — выбор «на поколения»: для добротных кирпичных и каменных домов, где важны долговечность и солидный вид. Главное ограничение — несущая способность стен и стропил под её вес. Поэтому проект кровли из натуральной черепицы начинается с оценки конструктива, а не с выбора цвета.

Керамическая или цементно-песчаная

Под «натуральной черепицей» понимают два родственных материала:

• керамическая — обожжённая глина: самая долговечная (часто 100+ лет), с благородным цветом, который не выгорает; дороже;
• цементно-песчаная — смесь цемента, песка и пигмента: дешевле керамики, чуть тяжелее и со временем может немного выцветать, но служит десятилетиями.

Технология монтажа у них одинаковая — разница в цене, оттенке и точном весе, который закладывают в расчёт стропил.

Кровельный пирог под натуральную черепицу

Состав утеплённой мансардной крыши снизу вверх — как у других скатных кровель, но со стропильной системой, усиленной под вес:

Как и у любой металлической или штучной кровли, обязательна сквозная вентиляция: воздух заходит под карнизом и выходит на коньке, унося конденсат; под тяжёлой долговечной кровлей это особенно важно — переделать вентиляцию через 30 лет уже не получится.

Стропила и обрешётка под вес

Это то, что отличает натуральную черепицу от лёгких покрытий, — несущая часть считается под нагрузку:

• сечение стропил — от 50×150 мм и больше, шаг — 60–90 см (точно по расчёту с учётом снегового района и пролёта);
• контробрешётку при длинных стропилах увеличивают до 50 мм — она и вентзазор держит, и прогиб ограничивает;
• обрешётка — деревянный брусок, и её шаг равен кроющей длине черепицы конкретной модели (например, «Франкфуртская»): шаг рассчитывают так, чтобы на скат уложилось целое число рядов;
• под коньком, у карниза и в ендовах обрешётку делают чаще или сплошной.

Расчёт шага и числа рядов выполняют до монтажа — подгонять черепицу подрезкой по месту нельзя так же свободно, как листовые материалы.

Если дом строится сразу под натуральную черепицу, нагрузку закладывают в проект. Если же тяжёлую кровлю хотят поставить на существующую крышу, сначала расчётом проверяют стропила, мауэрлат и стены — нередко систему приходится усиливать.

Гидроизоляция и вентиляция

Под тяжёлой черепицей особенно важно сохранить стропила сухими:

• подкровельная диффузионная мембрана — по стропилам, прижата контробрешёткой; нахлёст полотен по линии маркировки, у карниза — на капельник;
• вентиляционный зазор между мембраной и черепицей — не менее 2 см; сечение продухов в карнизе — от 200 см² на метр свеса;
• на коньке — вентилируемый аэроэлемент; на больших и сложных скатах добавляют черепичные аэраторы (примерно 1 шт. на м² проблемной зоны).

Намокший утеплитель под тяжёлой кровлей вдвойне опасен: он не только перестаёт греть, но и добавляет веса на и без того нагруженные стропила.

Этапы монтажа

1. Гидроизоляция и контробрешётка — мембрана по стропилам, вентзазор.
2. Расчёт и разметка обрешётки под кроющую длину модели, монтаж брусков от карниза.
3. Карнизный узел — капельник, вентиляционная гребёнка и свес плёнки в жёлоб.
4. Подъём и раскладка черепицы по скату стопками, чтобы не перегружать отдельные стропила и обрешётины.

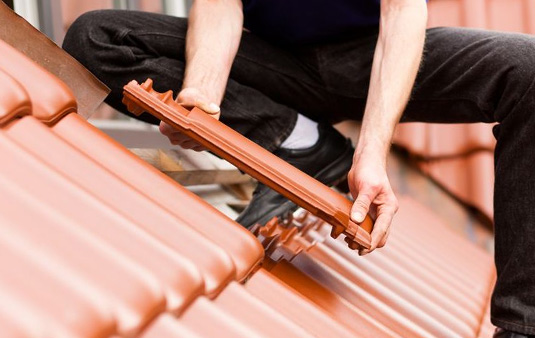

5. Укладка рядов снизу вверх, с зацепом черепицы за обрешётку и взаимным замком.
6. Крепление — кляммеры и шурупы по расчётным зонам (см. ниже).
7. Ендовы, примыкания, проходки — металлическая ендова, фартуки, уплотнители.
8. Конёк и хребты — на сухих вентилируемых элементах (клипсы, коньковая черепица), без раствора, чтобы конёк проветривался и не растрескивался.

Чем и где крепят черепицу

Основную часть черепицы на скатах средней крутизны держат собственный вес и взаимный замок, но это не значит «без крепежа»:

• противоветровые кляммеры (зажимы) ставят по периметру ската — карниз, фронтоны, конёк, ендовы — и по всей площади на крутых скатах и в ветровых зонах;
• каждую черепицу крепят на крутых скатах (примерно от 45–60°) и везде, где этого требует расчёт ветровой нагрузки;
• крепёж — оцинкованные шурупы или гвозди в штатные отверстия черепицы и кляммеры в обрешётку; забивать «как придётся» нельзя — трескается.

Схему крепления (где кляммер, где шуруп, а где каждую черепицу) берут из инструкции производителя под конкретную модель и ветровой район.

Ключевые узлы

• Карниз — вентиляционная гребёнка от птиц, капельник, свес мембраны в жёлоб;
• Конёк и хребет — сухой вентилируемый монтаж на клипсах и вентленте, без цементного раствора (он трескается и рвёт вентиляцию);
• Ендова — металлический жёлоб с боковыми отбортовками, черепицу подрезают с зазором для стока;
• Фронтон — фронтонная (боковая) черепица или ветровая планка с усиленным креплением;
• Примыкания и проходки — эластичные ленты-самоклейки и фартуки, гидроизоляция заведена на вертикаль.

Сухой монтаж конька и вентилируемые узлы — то, что отличает современную укладку от старой «на раствор»: кровля дышит и не трескается от перепадов температуры.

Плюсы и минусы коротко

Что важно понимать заказчику до выбора:

• плюсы — срок службы 50–100 лет, негорючесть, морозостойкость, тишина в дождь, стойкость к ультрафиолету и коррозии;
• минусы — большой вес (нужны усиленные стропила и крепкие стены), высокая цена материала и работ, хрупкость при неаккуратной перевозке и хождении;
• экономика — дороже на старте, но за срок службы выходит выгоднее нескольких замен лёгкой кровли.

Поэтому натуральную черепицу чаще берут для домов, которые строят «для себя и надолго».

8 частых ошибок монтажа

Эти ошибки мы разбираем на объектах и по ним же оцениваем чужую работу при диагностике; почти все они закладываются ещё до укладки — на стропилах и обрешётке:

Нормативная база

Технологию опираем на действующие документы и инструкции производителей:

• СП 17.13330.2017 «Кровли» — уклоны, состав пирога, вентиляция, узлы;
• СП 64.13330.2017 «Деревянные конструкции» — расчёт усиленной стропильной системы под вес черепицы;
• инструкции производителей (Braas, Laumans, Baltic Tile) — расчёт обрешётки, схемы крепления и противоветровой защиты, узлы карниза, конька и ендов.

Инструкции производителей по монтажу натуральной черепицы — в блоке для скачивания на этой странице.
