Ремонт наплавляемых и мембранных кровель

1. Кровля и крыша — разные объекты ремонта

Смешение этих понятий приводит к неверным сметам. Конструкция традиционной крыши состоит из водоизоляционного ковра, основания под кровлю, теплоизоляции, уклонообразующего слоя, пароизоляции и несущих конструкций.

• Ремонт кровли — работы с водоизоляционным ковром и его защитными слоями.
• Ремонт крыши — вскрытие пирога с заменой основания, теплоизоляции, пароизоляции, восстановлением уклонов.

Возможность ограничиться ремонтом только ковра определяется типом основания:

Вывод практический: на кровле с ковром, уложенным непосредственно по утеплителю, «косметический» ремонт с наплавлением дополнительного слоя технически невозможен — любое вмешательство влечёт замену системы целиком.

2. Классификация дефектов

Повреждения классифицируют по размеру разрушения и по элементам кровли.

По площади разрушения:

• точечные — до 1 м²;
• локальные — до 100 м²;
• сплошные — частые точечные или соединяющиеся локальные повреждения, занимающие более 40 % площади кровли.

По элементам кровлю условно разбивают на четыре группы дефектов:

1. Рядовая кровля — включая кровлю на вентиляционных и лифтовых шахтах, выходах на кровлю.
2. Примыкания к вертикальным поверхностям — парапеты, шахты, защитные фартуки.
3. Водосточная система — ендовы, желоба, воронки.
4. Прочие элементы — инженерное оборудование, деформационные швы, ограждения.

Характерные дефекты и их истинные причины

Обратите внимание: большинство позиций в этом перечне — не «износ», а следствие нарушения технологии на этапе монтажа или предыдущего ремонта.

3. Обследование: без него ремонт назначать нельзя

Перед производством ремонтных работ проводят обследование кровельных конструкций. Его цели: оценка технического состояния крыши, выявление степени физического износа и причин появления дефектов, определение оптимальных технических решений по ремонту.

Уровни обследования:

• визуальный осмотр;
• инструментальное обследование;
• лабораторное определение физико-технических характеристик материалов.

Порядок визуального осмотра. Кровлю оценивают по всей поверхности, следуя по челночной схеме от одного парапета до противоположного. Большие площади делят на участки с привязкой по осям или высотам. Осмотр обязательно ведут с двух сторон — с кровли и со стороны потолка верхнего этажа. До выхода на крышу собирают информацию о местах протечек, их характере и времени возникновения, о зонах промерзания и конденсата, и наносят их на план.

Инструментальный этап. Для оценки состояния уложенных материалов вырубают участки ковра размером 300 × 300 мм с бирками, фиксирующими место и время вырубки. Вскрытие крыши даёт фактический состав пирога и толщину слоёв. Пробы теплоизоляции герметично упаковывают и направляют на испытания по ГОСТ 17177-94; полученную влажность сопоставляют с требованиями СП 50.13330. Теплотехническую оценку дополняют измерением температурных полей (тепловизионная съёмка). Все места вырубок заделывают заплатами с перекрытием шурфа не менее 100 мм с каждой стороны.

Результаты фиксируют в «Журнале по эксплуатации и ремонту здания» и дефектной ведомости.

Категории технического состояния

Для крыш в хорошем и удовлетворительном состоянии разработка мероприятий по капитальному ремонту, как правило, не требуется. Для крыш в неудовлетворительном состоянии при недостатке финансирования капремонт допустимо отложить не более чем на 3 года с момента обследования — но при условии срочного выполнения значительного объёма работ в рамках текущего ремонта и постоянного контроля состояния. Крыши в ветхом состоянии подлежат срочному капитальному ремонту.

4. Виды ремонта

Основа правильной технической эксплуатации — своевременность. Крыша должна подвергаться планово-предупредительному, текущему и капитальному ремонту.

4.1. Техническое обслуживание (планово-предупредительные работы)

Проводится постоянно в течение всего периода эксплуатации: очистка поверхности и водоприёмных устройств, устранение засоров, подтяжка расшатанного крепежа планок и фартуков, восстановление герметика на краевых рейках.

4.2. Текущий ремонт

Систематическое и своевременное выполнение работ по предупреждению износа. Разделяется на:

• профилактический — заранее планируемый по результатам осмотров;
• непредвиденный (аварийный) — выполняемый в срочном порядке.

Типовые операции:

• Точечные повреждения. Заплата на битумно-полимерной мастике с армированием стеклосеткой, перекрытие места повреждения не менее чем на 100 мм со всех сторон. Расход мастики ~2,5 кг/м², защитной посыпки ~1,2 кг/м². На разрывах ковра применяется двойное армирование.
• Вздутия. Крестообразный надрез, отгибание слоёв для просушки, приклейка после высыхания, установка заплаты с перекрытием не менее 100 мм с каждой стороны. Наплавление заплаты на невысушенный участок гарантированно воспроизводит дефект.
• Утрата посыпки на локальных участках. Восстановление защитного слоя алюминиевой мастикой.
• Сплошная утрата посыпки без растрескивания ковра. Устройство дополнительного слоя ремонтного рулонного материала в один слой.
• Примыкания. Местный ремонт заменой участка дополнительного слоя ковра.

4.3. Локальный (выборочный) ремонт

Промежуточный вид: замена ковра на отдельных захватках площадью до 100 м² — например, по зоне ендовы, вокруг группы воронок или на участке с застоем воды, где требуется переустройство разуклонки. Экономически оправдан, когда дефекты сосредоточены на ограниченной площади, а остальная кровля находится в удовлетворительном состоянии.

4.4. Капитальный ремонт

Полная замена кровельного ковра по всей площади покрытия — с заменой изношенных элементов на более долговечные и экономичные. При капитальном ремонте крыши дополнительно заменяются основание, теплоизоляция и пароизоляция.

Ключевые организационные требования:

• Работы выполняются захватками. Площадь захватки при разборке старых слоёв определяется так, чтобы на всех вскрытых участках новый пароизоляционный слой был устроен в течение той же рабочей смены. При укладке новой теплоизоляции захватка должна обеспечивать устройство нижнего слоя нового ковра в ту же смену.
• Последовательность: съём металлических фартуков и обделки парапетов → съём существующего ковра → съём остальных слоёв → подготовка несущего основания → пароизоляция → теплоизоляция → основание под ковёр → кровля.
• Все водоприёмные чаши воронок внутреннего водостока демонтируют и устанавливают заново.
• Выравнивание основания после снятия старого ковра: дефекты до 50 мм и глубиной до 10 мм и трещины — заливка горячей битумно-полимерной мастикой; выбоины до 150 мм и глубиной до 30 мм — мастика или заплаты из кровельного материала; дефекты свыше 150 мм — цементно-песчаная или песчаная асфальтобетонная смесь.
• При невозможности сохранить существующую теплоизоляцию по прочности и влажности она подлежит замене. Если влажность превышена, но прочность удовлетворительна, предусматривают мероприятия для естественной сушки: каналы в толще утеплителя или стяжке в двух взаимно перпендикулярных направлениях, сообщающиеся с наружным воздухом, и кровельные аэраторы над местами пересечения каналов. Количество аэраторов и время сушки определяют расчётом по СП 17.13330.

5. Особенности ремонта по типам покрытий

5.1. Наплавляемые битумно-полимерные кровли

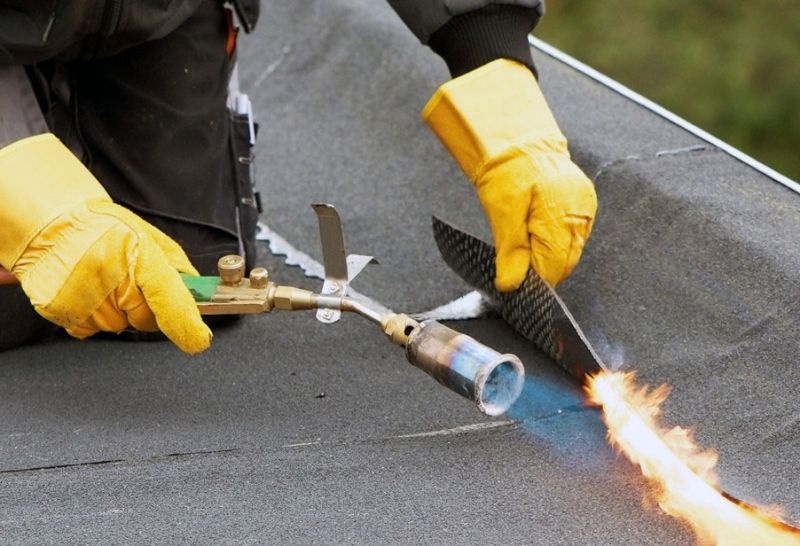

Технология основана на разогреве нижнего покровного слоя открытым пламенем. Критичные параметры, нарушение которых даёт предсказуемый дефект:

• Огрунтовка основания. Наплавление на неогрунтованное основание — прямая причина последующего отрыва ковра ветровой нагрузкой.
• Влажность основания. Наплавление на влажное основание образует вздутия.
• Нахлёсты. Боковой нахлёст в двухслойной кровле — не менее 80 мм, в однослойной — не менее 120 мм; торцевой — не менее 150 мм. Торцевые кромки соседних рулонов смещают друг относительно друга не менее чем на 500 мм.
• Примыкания. Дополнительные слои заводят на вертикальную поверхность не менее чем на 300 мм. Запрещается заводить материал с горизонтальной поверхности на вертикальную одним рулоном, не разрывая слои на переходном бортике. Все внутренние и внешние углы усиливают дополнительными слоями.
• Температурный режим. Температура окружающего воздуха и самого материала должна быть выше температуры гибкости материала. При отрицательных температурах рулоны выдерживают на тёплом складе не менее суток при температуре не ниже +15 °C.
• Механическая фиксация. Крепёж устанавливают в боковом шве нижележащего полотнища на расстоянии 45 мм от края. По периметру кровли, вокруг шахт и коммуникаций — дополнительный крепёж с шагом не более 250 мм. Установка крепежа по центру рулона в однослойной кровле запрещена.
• Совместимость материалов. Ковёр подбирают с учётом типа основы: материалы на стеклоткани сочетаются с материалами на стеклоткани, стеклохолсте и полиэфире. По несущему основанию из профлиста применяют только битумно-полимерные материалы на полиэфирной основе.

5.2. Мембранные кровли (ПВХ, ТПО)

Полимерные мембраны соединяются сваркой горячим воздухом; открытое пламя и нагревательные составы не применяются. Ремонт ведут вырезкой дефектного участка, зачисткой краёв и приваркой заплаты.

Технологические параметры:

• Нахлёст полотнищ при укладке — порядка 80–130 мм; ширина сплошного сварного шва — 30–40 мм.
• Рядовые швы варят щелевой насадкой шириной 40 мм с прикаткой силиконовым роликом; на углах, примыканиях и вокруг воронок применяют более узкую оснастку (20–25 мм).
• Параметры сварки подбирают под толщину мембраны и погодные условия. Ориентировочно при температуре воздуха около +25 °C и насадке 40 мм — температура воздуха порядка 560 °C при скорости около 4,5 м/мин.
• Обязателен контроль качества швов: визуальный (перегрев, складки, недовар) и инструментальный — прощупывание шва экстрактором или шлицевой отвёрткой.
• Зона шва перед сваркой должна быть очищена от пыли и влаги: загрязнение шва — основная причина негерметичных участков.

Отдельная особенность: ПВХ-мембрана несовместима с битумом и пенополистиролом напрямую — требуется разделительный слой (геотекстиль). Попытка «отремонтировать» ПВХ-кровлю наплавляемым материалом приводит к деструкции мембраны в зоне контакта. Если существующая ПВХ- или ТПО-мембрана исчерпала ресурс, рекомендуемое решение — не наращивание слоёв, а капитальный ремонт с заменой покрытия.

5.3. Общее для всех типов

Уклоны кровли должны составлять не менее 1,5 %, рекомендуемый минимум — 2 %. При таком уклоне обеспечивается полный отвод воды по наружным или внутренним водостокам. Ремонт, не устраняющий зоны застоя воды, воспроизводит исходный дефект в течение 1–2 сезонов.

6. Выбор технологии ремонта: где теряются деньги

Обследование стоит доли процента от сметы ремонта, а его отсутствие — типовой источник трёх ошибок.

Ошибка 1. Капитальный ремонт вместо текущего. Кровля в удовлетворительном состоянии — вздутия, до 10 % площади без посыпки, локальные просадки основания — по нормативной логике не требует разработки мероприятий по капитальному ремонту. Полный демонтаж в такой ситуации означает кратную переплату при том же результате.

Ошибка 2. Текущий ремонт вместо капитального. Наплавление нового слоя поверх ковра, под которым лежит влажный утеплитель и разрушенная стяжка, — это деньги, потраченные на отсрочку в один-два сезона. Влага, запертая под новым ковром, продолжает разрушать конструкцию, а вздутия появятся уже в первое лето. Именно поэтому решение принимается не по состоянию ковра, а по совокупности трёх параметров: ковёр + основание + теплоизоляция.

Ошибка 3. Игнорирование типа основания. На кровлях типов II и III (ковёр по теплоизоляции) частичный ремонт технически не реализуем — попытка сэкономить оборачивается двойными затратами.

Что действительно экономит бюджет:

• Аэрация вместо замены утеплителя. При повышенной влажности, но сохранённой прочности теплоизоляции устройство сушащих каналов и аэраторов позволяет восстановить теплотехнические характеристики без демонтажа пирога. Плотность установки аэраторов зависит от состояния конструкции — от одного на 60–80 м² при значительном увлажнении до одного на 100–150 м² в штатных случаях.
• Ремонтный слой по старому битумному основанию. При удовлетворительном состоянии ковра и хорошем состоянии стяжки допустимо устройство новой кровли в один слой по существующему битумному основанию — без демонтажа.
• Разуклонка клиновидными плитами XPS/PIR вместо мокрых процессов: снижает вес конструкции, исключает мокрые процессы и позволяет вести работы при низких температурах.
• Точная дефектная ведомость вместо оценки «на глаз»: ремонт назначается по площадям, а не по всей кровле.

7. Регламент обслуживания: как продлить межремонтный срок

Для повышения срока службы кровель необходимо своевременно выявлять и устранять дефекты, выполнять профилактические работы по устройству защитных слоёв и содержать кровли в чистоте.

Периодичность осмотров. Общий технический осмотр кровли проводят не менее 3 раз в год — весной, летом и осенью.

• Весенний осмотр: осмотр внутренней поверхности покрытия; уборка поверхности ковра и удаление накопившегося за зиму мусора после снеготаяния; детальная проверка ендов, разжелобков, сопряжений плоскостей; проверка поперечных и продольных швов верхнего слоя, деформационных швов, защитного слоя; определение объёма профилактического ремонта на лето и порядка устранения выявленных дефектов.
• Летние осмотры: ежемесячно, с тщательной проверкой водосточных устройств, примыканий, оценкой наличия вздутий и состояния защитного слоя. Скопившийся мусор убирают незамедлительно.
• Осенний осмотр: до наступления дождливого периода — проверка выполнения летнего профилактического ремонта и готовности к осенне-зимней эксплуатации, очистка кровли и водоприёмных устройств.
• Внеочередные осмотры: после ураганного ветра, обильного снегопада, резкой оттепели или жары. Выявленные повреждения устраняют незамедлительно.

Документация. Ведение «Журнала по эксплуатации и ремонту здания» поручают ответственному лицу. В журнал заносят результаты систематических наблюдений, заключения по периодическим осмотрам, факты нарушений правил эксплуатации и данные о проведённых капитальных ремонтах. Записи в журнале — основа для составления планов текущего и капитального ремонта. В техническом архиве хранят проектную документацию, акты приёмки и акты на скрытые работы.

Эксплуатационные запреты и ограничения:

• Выход на кровлю посторонних работников запрещён, кроме случаев осмотра, очистки, ремонта, монтажных работ и обслуживания оборудования.
• Для подхода к оборудованию укладывают деревянные щиты или устраивают дополнительные защитные слои (например, тротуарную плитку).
• Запрещается прокладывать на кровле временные трубопроводы, устанавливать не предусмотренные проектом вентустановки и стойки проводки, складировать материалы, устраивать вспомогательные помещения, создающие условия для образования снеговых мешков.
• Установка любых предметов на кровле допускается только как исключение и с разрешения службы технадзора, с обеспечением защиты кровли в местах установки и по всему пути транспортирования.
• Мусор и пыль в водостоки сметать запрещается. Засоры желобов, труб и воронок устраняют немедленно.
• Очистку плоских кровель от снега не производят. Исключения — аварийные случаи, срочный ремонт и устранение перегрузки несущих конструкций. При этом применяют деревянные лопаты или скребковые устройства, оставляют слой снега 5–10 см, работают в валяной или резиновой обуви.
• После любых монтажных работ на кровле, не относящихся к изоляционным, обязательна оценка целостности ковра и ремонт выявленных повреждений.
• Передача динамических нагрузок от оборудования на кровлю не допускается; расстояние от поверхности основания до низа оборудования — не менее 600 мм для возможности выполнения кровельных работ.

8. Почему ремонт кровли — работа профессионалов

1. Диагностика требует приборной базы и методики. Определить, влажный ли утеплитель, невозможно с поверхности. Нужны вскрытия по регламенту, отбор проб в герметичную упаковку, лабораторные испытания по ГОСТ, тепловизионная съёмка и сопоставление результатов с СП 50.13330. Без этого выбор между текущим и капитальным ремонтом — угадывание.

2. Огневые работы. Наплавление — работы с открытым пламенем на конструкции, которая часто содержит горючий утеплитель и пустоты. Требуются допуски, наряд-допуск, средства пожаротушения на захватке и знание требований СП 2.13130 и СП 4.13130.

3. Работы на высоте. Плоская кровля с парапетом ниже 1,1 м или без ограждения требует применения страховочных систем по ГОСТ EN 795. Это отдельная компетенция и отдельная аттестация персонала.

4. Организация работ захватками. Требование «вскрыл — закрыл в ту же смену» невыполнимо без расчёта производительности бригады, комплектации и логистики материалов на кровлю. Бригада, не рассчитавшая захватку, оставляет вскрытую конструкцию под дождь — с ущербом, многократно превышающим стоимость самого ремонта.

5. Совместимость материалов. Подбор основ, взаимная совместимость битумных материалов, недопустимость контакта ПВХ с битумом и пенополистиролом, выбор крепежа под класс бетона основания или толщину профлиста — всё это регламентные решения, а не вопрос предпочтений исполнителя.

Чем оборачивается нарушение технологии

Отдельно об экономике последствий: намокший минераловатный утеплитель теряет теплозащитные свойства, а вес влаги увеличивает нагрузку на несущие конструкции. Протечка, обнаруженная внутри цеха, — это уже не стоимость кровельных работ, а стоимость простоя производства, порчи оборудования и продукции.

9. На что обратить внимание.

1. Требуйте обследование со вскрытиями, а не осмотр с фотоотчётом. В результате должны быть: дефектная ведомость, категория технического состояния, данные по влажности теплоизоляции, план кровли с привязкой дефектов.
2. Проверьте, что технология выбрана по типу основания, а не по цене за квадратный метр.
3. Зафиксируйте в договоре пооперационный контроль: огрунтовка, нахлёсты, усиление углов, шаг крепежа, контроль швов. Скрытые работы должны закрываться актами.
4. Согласуйте размер захватки и обязательство закрывать вскрытые участки в течение смены.
5. Убедитесь, что применяемые материалы совместимы между собой и с существующим покрытием.
6. После сдачи начните вести журнал эксплуатации и заложите в бюджет три осмотра в год. Это самая дешёвая позиция в жизненном цикле кровли и единственная, которая реально продлевает межремонтный срок.

Материал подготовлен на основе «Руководства по эксплуатации и ремонту кровель промышленных предприятий», СП 17.13330.2017 «Кровли», СП 50.13330 «Тепловая защита зданий», ВСН 58-88(р) и технологических регламентов на сварку полимерных мембран.
