Натуральная черепица представляет собой долговечное кровельное покрытие, расчётный эксплуатационный ресурс которого сопоставим со сроком службы несущей стропильной системы здания.
Ввиду значительной массы кровельного ковра (40–50 кг/м²) учёт данной нагрузки обязателен на стадии проектирования здания — несущие конструкции должны быть рассчитаны на восприятие соответствующих постоянных и временных нагрузок в соответствии с требованиями СП 20.13330.
Точность монтажа обеспечивается соблюдением проектных геометрических параметров и технологических допусков: шаг обрешётки определяется индивидуально под конкретную модель черепицы с учётом её габаритных и полезных размеров, а также фактических размеров скатов кровли. Отклонение от расчётной раскладки приводит к необходимости подрезки элементов в верхней зоне ската (в том числе в районе конька), что ухудшает эстетические и эксплуатационные характеристики покрытия.
Особенности монтажа натуральной черепицы
Натуральная черепица относится к штучным кровельным материалам, монтаж которых регламентируется индивидуальными размерными параметрами изделий и требует соблюдения специальных технологических требований.
Постоянная нагрузка от кровельного покрытия составляет 40–50 кг/м², что в 8–10 раз превышает нагрузку от металлочерепицы и в 4–5 раз — от гибкой черепицы. При проектировании и проверке несущей способности стропильной системы указанная нагрузка учитывается совместно с расчётной снеговой нагрузкой согласно СП 20.13330.
В случае реконструкции кровли с заменой лёгкого покрытия на натуральную черепицу обязательна проверка несущей способности существующих конструкций. При недостаточной несущей способности предусматривается усиление стропильной системы либо её полная замена — это отдельная статья в смете и графике работ.
Монтаж натуральной черепицы выполняется по разрежённой обрешётке из бруска (не по сплошной доске). Применение бруска сечением 40×60 мм или 50×50 мм обусловлено необходимостью восприятия точечной нагрузки от отдельных элементов и исключения прогибов, недопустимых при эксплуатации штучного покрытия.
Шаг обрешётки определяется индивидуально для каждой модели черепицы в соответствии с диапазоном перекрытия (например, 310–345 мм). Расчёт выполняется отдельно для каждого ската с учётом рабочей длины черепицы и количества рядов.
Корректный расчёт шага обеспечивает:
- отсутствие подрезки в коньковой зоне (в том числе под коньковым элементом);
- надёжную работу замкового соединения смежных элементов;
- равномерное распределение нагрузки и герметичность стыков.
Ошибка в расчёте шага приводит к нарушению геометрии покрытия, неработоспособности замка и необходимости подрезки крайнего ряда — это увеличивает отходы и трудоёмкость, а также снижает эксплуатационную надёжность кровли.
Натуральная черепица — хрупкий материал, чувствительный к ударным нагрузкам. В сметные расчёты и спецификацию закладываются дополнительные затраты на транспортировку, подъём и монтаж с учётом боя: норматив потерь составляет 2–5 % от общего объёма поставки.
Для обслуживания кровли предусматриваются:
- ходовые черепицы (специальные усиленные элементы);
- переходные мостики/трапы, крепящиеся к обрешётке вне основной раскладки.
Порядок проведения работ по устройству кровли из натуральной черепицы
1. Обследование и расчёт. Выполняется инструментальный обмер скатов кровли с проверкой уклонов и диагоналей. Производится расчёт постоянной нагрузки от кровельного покрытия и расчётной снеговой нагрузки согласно СП 20.13330. Проверяются сечение и шаг стропил, состояние мауэрлата и несущих стен на соответствие суммарной нагрузке. При реконструкции существующего здания определяется возможность усиления стропильного каркаса или его полной замены.
2. Раскладка. Расчёт количества рядов и фактического шага обрешётки выполняется отдельно для каждого ската с учётом размерной сетки выбранной модели черепицы и диапазона перекрытия. Выполняется раскладка черепицы по горизонтали для определения положения фронтонных (краевых) элементов. Составляется спецификация доборных элементов и крепежа.
3. Стропильная система. Монтаж или усиление стропильной системы под расчётную нагрузку. Обязательна проверка плоскостности скатов: отклонения стропил от плоскости проявляются на готовой черепичной кровле в виде волн по рядам укладки и подлежат устранению до монтажа обрешётки.
4. Теплоизоляция. Устройство пароизоляции с проклейкой стыков и примыканий герметизирующими лентами. Укладка минераловатного утеплителя толщиной 150–250 мм в два–три слоя с разбежкой швов для исключения сквозных мостиков холода.
5. Гидроветрозащита. Монтаж супердиффузионной мембраны по стропилам с нахлёстом согласно техническому листу производителя. При уклонах скатов менее 22° дополнительно устраивается герметичный подкладочный слой по сплошному настилу.
6. Контробрешётка. Монтаж бруска сечением 40–50 мм для обеспечения нормативного вентиляционного зазора между мембраной и обрешёткой. Вентиляционный зазор должен быть непрерывным по всей длине ската — от карниза до конька.
7. Обрешётка. Монтаж бруска расчётного сечения с шагом, определённым под конкретную модель черепицы. Карнизный брусок устанавливается с превышением по высоте относительно последующих рядов на толщину черепицы для обеспечения горизонтальности первого ряда. Все деревянные элементы обрешётки и контробрешётки подлежат обязательному антисептированию.
8. Карнизный узел. Установка карнизной планки (капельника), монтаж длинных кронштейнов водосточной системы с креплением к стропилам (до укладки обрешётки), установка вентиляционной гребёнки для защиты от проникновения птиц, монтаж карнизного аэроэлемента для организации притока воздуха в вентконтур.
9. Ендовы. Устройство металлической ендовы (медь, алюминий или оцинкованная сталь с полимерным покрытием) по сплошному настилу с применением уплотнителей. Черепица подрезается с зазором между кромками смежных скатов; подрезанные элементы фиксируются механически к обрешётке.

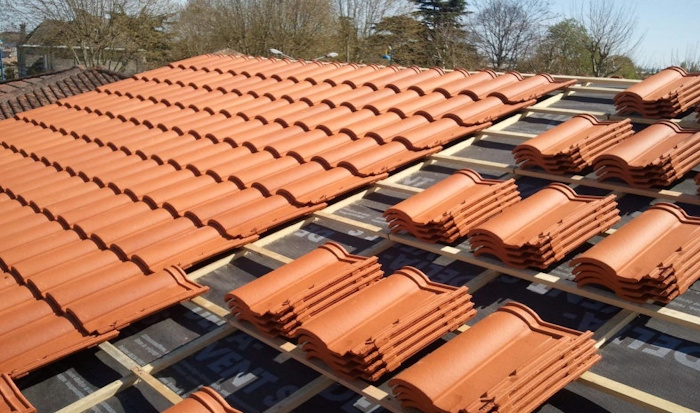

10. Подъём и раскладка материала. Подача черепицы на кровлю подъёмником или краном. Раскладка стопками по 5–6 штук вдоль ската по линиям стропил. Складирование крупными партиями в одной зоне не допускается — это вызывает перегрузку обрешётки и стропильной системы.
11. Укладка. Укладка выполняется снизу вверх рядами с контролем горизонтали по шнуру. Направление укладки определяется профилем замкового соединения конкретной модели. Элементы из разных поддонов смешиваются в рядах: партии могут различаться по оттенку, что особенно выражено в керамических и ангобированных сериях. Смешивание обеспечивает равномерность цветового тона кровельного покрытия.
12. Крепление. При уклоне до 45° черепица удерживается собственной массой и замковым соединением; механическому креплению подлежат:
- карнизные, коньковые и фронтонные ряды;
- элементы вокруг проёмов (мансардные окна, вентиляционные выходы);
- элементы в ендовах;
- вся подрезанная черепица.
При уклоне свыше 45° и в расчётных ветровых зонах крепится каждый элемент — шурупами через предусмотренные отверстия и противоветровыми кляммерами по схеме производителя.
13. Примыкания и проходные элементы. Устройство узлов примыкания к дымоходам и стенам с применением металлических фартуков и самоклеящихся герметизирующих лент. Обрамление мансардных окон, установка вентиляционных и проходных черепиц, выходов канализации в соответствии с альбомом технических решений производителя.
14. Конёк и хребты. Сухой монтаж: установка конькового бруса на держателях, прокладка вентиляционной ленты по всей длине, монтаж коньковой черепицы на кляммерах или шурупах с нахлёстом в направлении, противоположном преобладающему ветру.
Укладка конька на цементный раствор не допускается: раствор разрушается от температурных деформаций и полностью перекрывает вытяжную часть вентиляционного контура.
15. Вентиляция. Сквозной вентиляционный контур: приток воздуха на карнизе, вытяжка через вентиляционную ленту конька. При длине ската более 6–7 м дополнительно устанавливаются вентиляционные черепицы в поле ската для обеспечения нормативного воздухообмена.
16. Завершение. Установка систем снегозадержания (черепичные снегозадерживающие элементы и/или трубчатые системы), ходовых черепиц и переходных мостиков к дымоходам, кровельных ограждений. Монтаж водосточной системы. Сдача исполнительной документации.
Что влияет на стоимость монтажа кровли из натуральной черепицы
Определяющий фактор при реконструкции существующих зданий. Усиление стропильной системы под расчётную нагрузку 40–50 кг/м² или её полная замена может превысить стоимость самого кровельного покрытия. Затраты на конструктивные мероприятия подлежат отдельному расчёту и согласованию до утверждения сметы на кровельные работы.
Цементно-песчаная черепица, натуральная керамика без обработки, ангобированная и глазурованная различаются по стоимости в несколько раз. Разница в цене материала напрямую переносится в смету, при этом трудоёмкость укладки для различных классов сопоставима — за исключением отдельных серий с усложнённой геометрией замка.
Коньковые, вальмовые, фронтонные, начальные и конечные, вентиляционные, проходные, снегозадерживающие, ходовые элементы. На кровлях традиционной геометрии стоимость доборных элементов составляет 20–30% от стоимости рядового покрытия. Совместимость доборных элементов между различными производителями отсутствует — комплект подбирается в рамках единой системы одного производителя.
Количество ендов, вальм, хребтов, эркеров и мансардных окон. Каждый узел сопряжения требует подрезки черепицы, механического крепления подрезанных элементов и установки металлических деталей примыкания. С увеличением количества узлов растут трудозатраты, расход материалов и стоимость работ.
При уклоне свыше 45° требуется крепление каждого элемента покрытия, устройство страховочных систем и подмостей — это существенно увеличивает трудозатраты и стоимость работ. На пологих скатах (менее 22°) дополнительно требуются сплошной настил и герметичный подкладочный слой.
Карнизные аэроэлементы, коньковые вентиляционные ленты, вентиляционные черепицы, гребёнки от птиц — обязательная, но часто недооцениваемая часть сметы. При длине ската более 6–7 м требуются дополнительные вентиляционные черепицы в поле ската.
Медь, алюминий или оцинкованная сталь с полимерным покрытием — разница в стоимости узла может составлять несколько раз. Выбор материала ендовы определяется архитектурным решением, сроком службы покрытия и бюджетом проекта.
Кровля площадью 200 м² — это 8–10 тонн материала. Требуется подъёмник или кран, подъездной путь для техники, площадка для складирования поддонов. Затраты на механизацию работ включаются в смету отдельной статьёй.
При реконструкции — снятие старого покрытия, демонтаж обрешётки и гидроизоляции, вывоз строительного мусора, замена повреждённых элементов стропильной системы и мауэрлата. Объёмы demolitionных работ определяются по результатам обследования и фиксируются в ведомости объёмов.
Натуральная черепица — наиболее требовательный к точности расчётов материал из массовых кровельных покрытий. Большинство ошибок, допущенных на этапах проектирования и монтажа, не подлежат устранению без частичного или полного демонтажа покрытия.
Неучтённая постоянная нагрузка. Превышение расчётной нагрузки на стропильную систему приводит к прогибу стропил и волнению рядов черепицы, видимому визуально; в тяжёлых случаях — к деформации каркаса под снеговой нагрузкой с риском обрушения.
Шаг обрешётки «в среднем» вместо расчёта по фактической длине ската. Оставляет подрезанный ряд под коньком: узел получается негерметичным, требует механического крепления каждого элемента и увеличивает риск протечек.
Локальное складирование поддонов в одной зоне ската. Вызывает локальный прогиб обрешётки, после чего ряды черепицы расходятся — нарушается геометрия покрытия и замковые соединения.
Отсутствие противоветровых кляммеров в краевых и угловых зонах. Приводит к срыву элементов при первом шквале — восстановление требует закупки и подъёма нового материала.
Конёк на цементном растворе. Трещит через два сезона из-за температурных деформаций и полностью перекрывает вентиляционный контур. В результате конденсат осаждается на утеплителе и стропилах — начинается гниение древесины и потеря теплоизоляционных свойств.
Ендова без расчётного зазора между кромками черепицы. Забивается листвой и наледью, после чего вода переливается через края ендовы под кровельное покрытие.
Расчёт постоянной и снеговой нагрузки и проверка несущей способности каркаса выполняются до закупки материала. Раскладка и шаг обрешётки рассчитываются отдельно для каждого ската с учётом фактических размеров. Конёк монтируется по сухой технологии с вентиляционной лентой. Крепление элементов выполняется по схеме ветровых зон с применением противоветровых кляммеров в краевых и угловых участках. Обеспечивается сквозная вентиляция от карниза до конька.
На объекте назначается ответственный производитель работ, контролирующий соблюдение технологии на всех этапах — а не бригада с угловыми шлифмашинами и молотками.
