1. Конструкция панели
Геометрия замкаКровельная картина клик-фальца имеет два несимметричных длинных борта:
- малый борт — с отгибом, за который заложены кляммеры, крепящиеся к основанию;
- большой борт — с внутренней защёлкой, надвигающейся на малый борт соседней панели.
Стандартная высота замка — 25 мм; Ряд систем выпускается высотой 32 мм для повышенной ветровой и снеговой нагрузки. Внутри замка находится лабиринт, отводящий капиллярно поднятую опору обратно на поверхность ската.
Ширина картин клик-фальцПанель прокатывается из штрипса шириной 625 или 1250 мм. Типовая полезная ширина картин: 305, 368, 470, 510 мм. Соотношение прямое: чем шире картина, тем меньше швов и кляммеров на квадратный метр, но выше проявление «волнового эффекта» и выше расчётная нагрузка на замок.
ДлинаКартины создаются:
- на заводе — длина до 6–8 м (ограничение транспортировки);.
Отсутствие поперечных стыков в поле скате — принципиальное преимущество фальцевой технологии перед листовыми покрытиями.
Профилировка полотна- гладкая — ровная, требование к ровности основания;
- с одним центральным ребром жёсткости — компромисс между визуальной строгостью и стабильностью плоскости;
- с несколькими рёбрами (нервюрами) — выраженный рисунок, наибольшая жёсткость;
- со стохастическим микрорифлением — мелкая нерегулярная фактура, полностью скрывающая волнистость.
- Полимерное покрытие лицевой стороны — 25–50 мкм.
- Грунтовочный слой — 5–8 мкм.
- Слой пассивации (конверсионный).
- Цинковое или цинк-алюминиевое покрытие — 140–275 г/м² (обозначения Z140–Z275, AZ150, ZA255).
- Стальная основа холодного проката — 0,45–0,7 мм, чаще 0,5 мм.
- Цинковое покрытие задней стороны.
- Пассивация.
- Защитный лак задней стороны — 5–20 мкм.
2. Полимерные покрытия стальных панелей.
| Покрытие | срок службы, (год) | Стойкость к УФ | Коррозионная стойкость | Применение |
|---|---|---|---|---|
| Полиэстер (PE) | 25 | Средний | RC2–RC3 | Бюджетный сегмент, хозпостройки |
| Матовый полиэстер (МПЭ) | 35 | Средний | RC3 | Матовая фактура, средний сегмент |
| Пурал / полиуретан-амид | 50 | Высокий | RC4–RC5 | Жилые дома, шелковисто-матовая поверхность, стойкость к перепадам. |
| ПВДФ (ПВФ2) | 27 | Очень высокий | RC4 | Металлики, южные регионы, максимальная стойкость цвета. |
| Многослойные композитные (типа Prisma, Colorcoat) | 50+ | Очень высокий | RC5 | Премиум-сегмент, объекты с длительной гарантией |
Классы стойкости представлены обозначенными производителями (RUKKI/ArcelorMittal) и одинаковыми признаками RC — устойчивость к коррозии. Обратная сторона панели для кровельного применения должна иметь толщину лака не менее 12–15 мкм.
3. Виды клик-фальца
По типу замка
- Стандартный клик-замок 25 мм — базовое исполнение.
- Усиленный клик-замок 32 мм — для регионов с высокой ветровой и снежной подвеской, для высоких картин.
По назначению — кровельные системы и фасадные системы (то есть панели, монтируемые вертикально, горизонтально или диагонально по сплошному основанию).
4. Комплектующие системы
Кляммеры — оцинкованная или нержавеющая сталь толщиной 0,5–0,8 мм:
- фиксированные — для хранения картинок;
- подвижные (выдвижные) с ходом язычка 20–40 мм — для картин, заметному температурному выдерживанию;
- регулируемые по высоте — при монтаже поверхности контробрешётки переменной высоты.
Доборные элементы : карнизная планка и капельник, торцевая планка, коньковая планка, ендовный жёлоб, планки примыкания, фартуки, снегозадержатели на креплениях вокруг замка, переходные мостики, кровельные ограждения.
Все доборные элементы подбираются из того же материала и тех же покрытий, что и конструкции, — иначе разница в старении цвета проявится через 3–5 лет, а разнородные металлы вызывают электрохимическую коррозию.
5. Преимущества фальцевой кровли клик-фальц
Скорость монтажа кровли. Отсутствие трудозатрат по прокатке замков на рядовом монтаже примерно вдвое сокращает время монтажа двойного стоящего фальца. Нет необходимости в приобретении закаточной машинки и электропитании на скате.
Скрытый крепёж. Сквозные отверстия при крепеже кровельных листов — основной источник протечек, характерный для профнастила и металлочерепицы.
Малая масса. 4,5–6,5 кг/м² для стали, менее 3 кг/м² для воздействия. Не требуется усиление стропильной системы.
Негорючесть. Класс пожарной опасности КМ0, применение без ограничений по противопожарным требованиям к кровельным покрытиям.
Совместимость с раздельной безопасностью. Снегозадержатели, ограждения и мостики крепятся креплениями к фальцевому замку — без нарушений кровельного покрытия.
6. Недостатки и ограничения при выборе кровли из листов клик-фальц
Уклон скатов кровли. От 14° (у ряда систем от 16°). Двойной стоячий фальц с соблюдением герметизации от 7°, одинарный лежачий — на более пологих скатах. Клик-фальц на пологих кровлях не применяется.
Невозможность герметизации шва. В замке не предусмотрена уплотнительная лента — конструктивно. При боковом ветровом свете с дождем и при подпоре талой воды замок менее надёжен, чем закатанный двойной стоячий.
«Волнообразный эффект» (волны на отдельных кровельных картинах). Волнистость высоких гладких картин при боковом освещении. Явление оптических свойств на эксплуатационные характеристики не влияет, но воспринимается как дефект.
Требование сплошного основания. ОСП, фанера или сплошной дощатый настил — дополнительные статьи расходов по сравнению с покрытиями, монтируемыми на разряженную обрешётку.
Ограниченная при демонтаже картин. Клик-замок открывается только специальным расфальцовщиком, как правило с деформацией борта. Замена картины в средней части сцены требует постепенной разборки соседних панелей.
Ограничение по кривизне. Гнётся только по дуге большого радиуса. Купола, конусы, вогнутые скаты и малые радиусы выполняются классическим фальцем.
Шум и теплоёмкость. Металл на сплошном основании требует объемной разделительной мембраны и полного утепления для приемлемой мансарды акустики.
Лавинообразный сход снега. Обязательна установка снегозадержания.
7. Сравнение клик-фальц с двойным стоячим фальцем
| Параметр | Клик-фальц | Двойной стоячий фальц |
|---|---|---|
| Минимальный уклон | от 14–16° | от 7° (с герметиком — от 3–5°) |
| Формирование шва | защёлкивание вручную | закатка машинкой в 2 прохода |
| Герметизация шва | не предусмотрен | лента в шве |
| Трудоёмкость монтажа кровли | базовая | выше в 1,5–2 раза |
| Криволинейные поверхности | ограниченно | практически без ограничений |
| Демонтаж | ограниченная | расфальцовка машинкой |
| Стоимость монтажа | ниже | выше |
8. Область применения

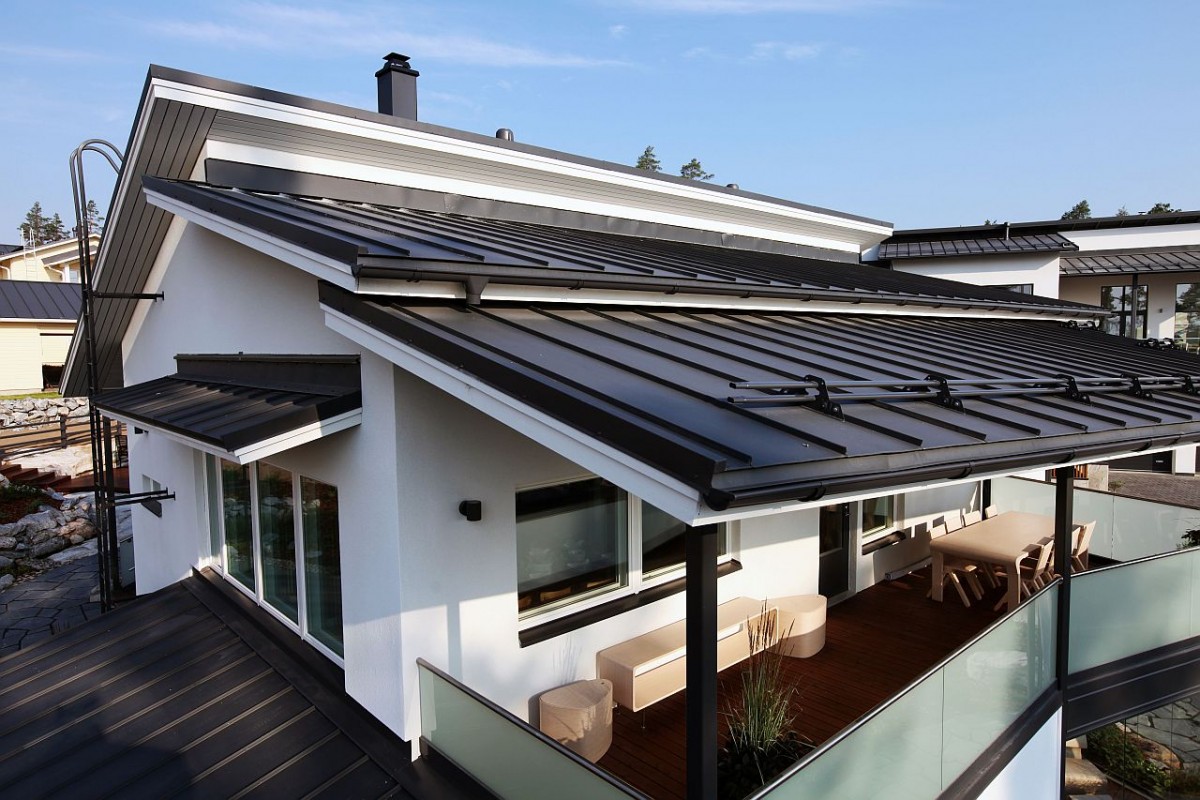

Скатные кровли частных домов и коттеджей с уклоном от 14° — основной сегмент. Особое оправдание при использовании на двухскатных кровлях, где покрытие позволяет добиться низкого процента отходов кровельного покрытия из листов клик-фальц.
Общественные и административные здания — школы, административные корпуса, объекты придорожного сервиса, храмовая архитектура.
Реконструкция и реставрация. Малая масса позволяет менять покрытие без усиления стропильной системы.
Мансардные кровли — при правильно спроектированным вентилируемом пироге с разделительной слоем.
Фасады — вертикальный, горизонтальный или диагональный монтаж по сплошному основанию, как самостоятельное решение и как способ, позволяющий смонтировать кровлю и стену в единой стилистике.
Промышленные и сельскохозяйственные объекты.
