Что такое кровельная сэндвич-панель

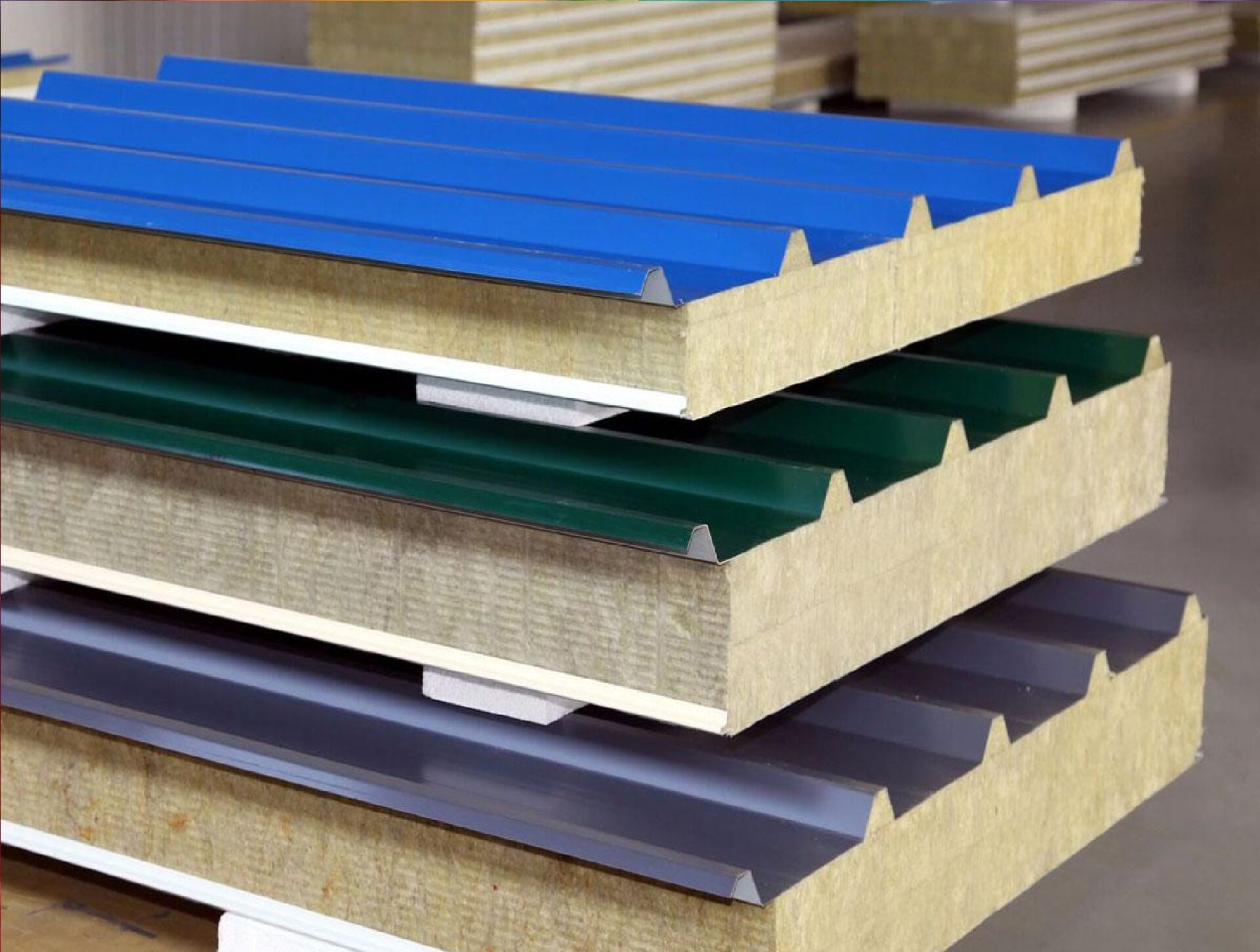

Это трехслойные конструкции: два листа оцинкованной стали толщиной 0,5–0,7 мм с полимерным покрытием и утеплитель между ними, склеенные под давлением на автоматической линии. Верхний лист профилирован трапециевидными рёбрами высотой около 40 мм — они придают жёсткость и отводят воду, поэтому кровельная панель никогда не бывает плоской, в отличие от стеновой.
Панель приходит на объект готовым конструктивом. На кровле не нужно раскатывать пароизоляцию, укладывать утеплитель, настраивать стяжку и наплавлять гидроизоляцию — все эти составляющие уже соединяются между собой в заводских условиях, с гарантированной геометрией и без риска намокшего утеплителя.
Утеплитель: от чего зависит выбор
Минеральная вата — базальтовое волокно, чаще ламельное, с ориентацией волоконного поперёк панели для прочности на отрыв. Негорючая, класс пожарной опасности К0, применяется там, где есть требования по огнестойкости: производства, объекты с массовым пребыванием людей, здания с повышенными противопожарными требованиями. Тяжелее и хуже по теплопроводности, чем полимерные утеплители, — около 0,042 Вт/(м·К).
ПИР (полиизоцианурат) — компромисс лучший на сегодняшний день. Теплопроводность 0,022–0,024 Вт/(м·К): толщина панели 100 мм, по теплу примерно равна минераловатной толщине 180–200 мм. При воздействии огня образуется коксовый слой и не распространяется пламя, группа горючести обычно Г1. Легкий вес панелей обеспечивает небольшую нагрузку на каркас.
ППУ (полиуретан) — близок к PIR по теплопроводности, дешевле, но горит хуже по классу и поэтому часто применяется в неотапливаемых или технических объектах.
Пенополистирол (ЭПС) — самый бюджетный вариант. Горюч, ограничен по применению, оправдан на отапливаемых складах и хозпостройках, где требования пожарной безопасности минимальны.
Толщина — 50, 80, 100, 120, 150, 200 или 250 мм — подбираем теплотехническим расчётом под назначение здания, требуемую температуру внутри и климатический район. Переплата за лишние 50 мм утеплителя на большой площади ощутима, а нехватка вылезет конденсатом и счетами на отопление.
Требования к уклону и длине катания
Это главное ограничение технологий. Минимальный уклон кровли из сэндвич-панелей — 5–7°, то есть примерно 10%. Меньше нельзя: вода проникает в замки и рано или поздно проникает внутрь.
Идеальный вариант — панель по всей длине ската, без поперечных стыков. Поперечный стык всегда остается самым уязвимым узлом кровли, и если его не обойти по длине ската, уклон градиента до 7–10°, сам стык выполняется с усиленной герметизацией и нахлёстом по расчёту. Транспортные ограничения позволяют поднимать панели на высоту 13,5–16 метров, что охватывает большинство скатов на складских и производственных зданиях.
Преимущества кровли из сэндвич панелей
- Производительность бригады — 500–1000 м² в смену. За счёт высокой скорости монтажа кровельные работы перестают быть «узким местом» графика и не сдерживают общий темп строительства объекта.
- Один элемент вместо пирога. Не нужны закупки утеплителей, пароизоляции и гидроизоляции, не нужны соответствующие бригады и стыковка их зон безопасности.
- Всесезонность. Нет мокрых процессов, огневых работ и температурных ограничений по материалам. Монтаж идет зимой без потери качества.
- Малый вес сэндвич‑панелей — 10–40 кг/м² (в зависимости от типа утеплителя и толщины) — снижает нагрузку на несущие конструкции и фундамент. При реконструкции это позволяет сохранить существующий каркас без усиления и сократить затраты на ремонтные и восстановительные работы
- Готовый вид с двух сторон. Изнутри — чистый потолок с полимерным покрытием, который не требует подшивки и легко моется. Актуально для пищевых продуктов, спортзалов, автосалонов.
- Предсказуемое качество. Утеплитель уложен на заводе, он сухой, без пустот и холодных мостиков внутри панели. На стройплощадке его невозможно намочить или примять.
- Стабильная теплотехника. Расчётное сопротивление теплопередачи не меняется со временем, как это бывает с минватой, лежащей во влажном пироге.
Ограничения при использовании сэндвич панелей, о которых стоит знать заранее
Технология не универсальна, и лучше знать ее границы при проектировании.
Устройство плоской кровли не допускается: минимальный уклон покрытия должен составлять 5–7° для обеспечения свободного стока атмосферных осадков.
Поперечные стыки панелей являются потенциально уязвимым узлом конструкции. При укладке верхней панели с увеличенным напуском (для компенсации длины ската) возрастает риск расхождения стыка и образования протечек.
Конструкция крепежа и замковых соединений должна учитывать образование мостиков холода; их влияние подлежит оценке при расчёте приведённого сопротивления теплопередаче ограждающей конструкции.
Локальный ремонт повреждённого участка практически невозможен: при выявлении дефекта, как правило, требуется замена всей панели, что связано с необходимостью частичного демонтажа кровельного покрытия и остановкой смежных работ
Резка сэндвич‑панелей с применением углошлифовальной машины (болгарки) не допускается: образующиеся искры и локальный перегрев приводят к выгоранию полимерного покрытия и цинкового слоя, что инициирует коррозионные процессы — первые признаки ржавчины могут проявиться уже в первый зимний период эксплуатации.
Резка должна выполняться холодным способом: просечными ножницами либо дисковой пилой с твердосплавным диском.
Защитная плёнка подлежит удалению непосредственно после монтажа панели. Длительное воздействие солнечной радиации приводит к термическому «прикипанию» плёнки к полимерному покрытию; в этом случае её удаление сопряжено с риском повреждения лицевого слоя и утраты защитных свойств материала
Полимерное покрытие: на чём не стоит экономить
Разница в цене между ПЭ и ПВДФ на этапе начальной закупки составляет проценты от стоимости объекта. Разница в сроке службы — двукратная.
Когда сэндвич-панели, а когда рулонная или мембранная кровля
Панели выигрывают на складах скатной кровли, ангарах и производственных зданиях, при коротких сроках, при зимнем монтаже, на объектах, где нужен готовый потолок изнутри, и при реконструкции существующего каркаса без его укрепления.
Мембрана или наплавляемая кровля имеет периодические течения на плоских кровлях и на крышах со сложной геометрией, большим количеством выходов и оборудования, а также там, где важна возможность точечного ремонта без замены основных элементов.
При обследовании мы проанализируем применимые технические решения и подготовим сравнительную оценку по ключевым параметрам: сметной стоимости, срокам реализации и эксплуатационным расходам. На основании этих данных вы сможете принять обоснованное решение по выбору оптимального варианта
Где можно применять сэндвич панели
Складские и логистические комплексы, производственные и сборочные цеха, ангары и навесы, сельскохозяйственные здания и животноводческие комплексы, холодильные склады, спортивные залы и манежи, автосалоны и СТО, торговые объекты, быстровозводимые модульные здания. Отдельное направление — реконструкция кровель действующих предприятий с заменой старого покрытия по существующим фермам, зачастую без остановки производства.
