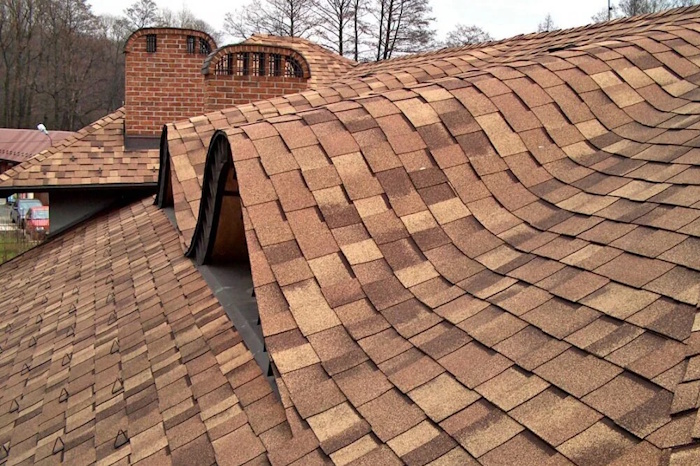

Гибкая черепица — кровельное покрытие, которое применяется для крыш со сложной геометрией, при этом отходы материала при монтаже составляет в пределах 5%. Для монтажа кровли с применением гибкой черепицы применяются жёсткие требования к основанию: сплошной настил с контролем плоскости скатов, подкладочный ковёр по регламенту уклона и сквозной вентиляционный контур от карниза до конька. Ошибка в любом из трёх пунктов влечет за собой - расслоение ОСП, увлажнение теплоизоляции через несколько сезонов. Мы выполняем полный цикл: стропильная система, утепление, настил, ковры, монтаж гибкой черепицы, узлы примыканий, вентиляция и водосток.
Особенности монтажа
Гибкая черепица отличается от листовых покрытий принципиальными моментами, и они определяют все этапы работы.
Сложное основание. Гибкая черепица не обладает несущими способностями и опирается на настил по всей площади. В качестве основания для гибкой черепицы примененяется ОСП-3 толщиной 9–12 мм (по шагу стропил), фанера ФСФ или шпунтованную доску влажностью не более 20%. Перепад плоскости — не более 2–3 мм на двухметровой рейке: любая ступенька на стыке листов проявится тенью на готовой кровле. Между листами сохраняется деформационный зазор на 3–5 мм при температурном расширении, стыки выполняются вразбежку и опираются на стропила.
Самоклеящийся слой. Нижняя поверхность гонта имеет битумную полосу, которая после укладки спекается на солнце и превращает покрытие в сплошной герметичный ковёр. Именно спекание, а не гвозди, обеспечивает ветроустойчивость. При монтаже крайне важно соблюдать температурный режим производства работ и не загружать свежеуложенный скат.
Вентиляционный контур (вентиляционный зазор). Поскольку при монтаже гибкой черепицы необходим сплошной настил, подкровельное пространство вентилируется только через организованный приток на карнизе и вытяжку на коньке. Расчётная площадь продухов — порядка 1/300–1/500 от площади кровли, если по расчету не хватает вентиляционных зазоров, дополнительно монтируются точечные аэраторы. Без этого конденсат оседает на задней стороне ОСП и разрушает плиту изнутри.
Порядок проведения работ
1. Обследование и расчёт. Обмер здания, проверка уклонов, расчёт снеговой нагрузки, определение шага стропила и толщины настила, расчёт вентиляции, спецификация ковров, доборных элементов и крепежа.
2. Стропильная система. Монтаж или ревизия углов, проверка диагоналей и плоскостей скатов. Шаг стропил 600–900 мм под расчётную нагрузку и толщину настила.
3. Утеплённый контур. Изнутри — пароизоляция с проклейкой стыков и примыканий к стенам, минеральная вата 150–200 мм в два-три слоя с разбежкой швов без пустот.
4. Гидроветрозащита. Супердиффузионная мембрана по стропилам с нахлёстом по инструкции производителя.
5. Контрорешётка. Брусок 50 мм по стропилам — рабочий вентзазор. Не 20–30 мм.
6. Обрешётка и сплошной настил. Разреженная обрешётка по контробрешётке, сплошной настил из ОСП-3 или фанера с деформационными зазорами, крепление ершёнными гвоздями или саморезами.
7. Карнизный узел. Металлический капельник, кронштейны водосточной системы, подшивка карниза с продухами для притока воздуха.
8. Подкладочный ковёр. При уклоне 12–18° — сплошным слоем по всей площади ската. При отклонении свыше 18° большинство производителей допускают укладку только в зонах усиления — карнизы, эндовы, коньки, рёбра, примыкания, — но сплошной ковёр остаётся более надёжным и на крутых скатах.
9. Ендовы. Ендовый ковёр длиной около 1 м на битумной мастике по всей длине разжелобка. Ендова — самый загруженный водоотводный узел, здесь экономия на материалах никогда не оправдана.
10. Торцевые планки. Металлические планки по фронтонам поверхности подкладочного ковра.
11. Карнизный ряд. Коньково-карнизная черепица или подрезанный рядовой гонт по линии карниза со смещением стыков.
12. Рядовая укладка. Снизу вверх, от центра ската к торцам. Крепление кровельными оцинкованными гвоздями с удлиненной шляпкой длиной 25–30 мм: 4–6 гвоздей на гонте, при уклоне свыше 45° — 6 гвоздей с дополнительной проклейкой мастики. Гвоздь забивается строго в зону крепления над вырезом лепестка, шляпка — вровень с поверхностью. Гонты обязательно смешиваются из 4–6 пачек: части располагаются по оттенку, а укладка пачки за пачкой дает пятнистый скат.
13. Ендовый узел. Подрезка гонта по линии разжелобка с отступом от оси, проклейка кромки мастикой, гвозди не ближе 300 мм от оси ендовы.
14. Примыкания. Треугольная рейка в зоне примыкания, заведение гонта, ковёр примыкания, металлическая планка с заделкой в штробу или под фартук, герметизация.
15. Проходные элементы. Вентиляционные выходы, точечные аэраторы, канализационные проходки, обрамление мансардных окон, узлы дымоходов.
16. Конёк и рёбра. Коньковая черепица с нахлёстом, ориентированным против преобладающего направления ветра. Коньковый аэратор при вентиляции через конёк.
17. Завершение. Снегозадержатели, кровельные ограждения, переходные мостики к дымоходам, водосточная система, исполнительная документация.
Что влияет на стоимость монтажа
Геометрия кровли. Определяющий фактор. Количество ендов, вальм, рёбер, эркеров, мансардных окон и примыканий влияет на смету сильнее, чем на площадь. Простой двускатный скат и вальмовая кровля с двумя ендовами и соседними окнами той же площади различаются по трудозатратам в полтора-два раза.
Уклон. Скаты круче 45° требуют страховочных систем, подмостей и дополнительного крепления, а также большего расхода мастики.
Тип черепицы. Однослойный гонт на окисленном, ламинированном двухслойном и трехслойном черепицах на СБС-модифицированном вяжущем различаются битами по цене материала в уменьшенном и частично в трудоёмкости укладках.
Сплошной настил. Материал и защита — ОСП-3, фанера ФСФ или шпунтованная доска. Это отдельная затратная статья, которая дороже разреженной обрешётки.
Состав пирога. Холодный чердак или утепленная мансарда, толщина слоя теплоизоляции, класс пароизоляции и гидроветрозащитной мембраны.
Подкладочный ковёр. Сплошной по всей площади или только в зонах усиления — разница по материалу, но определённым уклоном, а не пожеланиями.
Состояние внешнего вида. При реконструкции — демонтаж старых покрытий, вывоз мусора, замена повреждённых стропила и мауэрлата, спортивные плоскости скатов.
Комплектация узлов. Количество аэраторов, проходных элементов, метраж ендового ковра и планок примыкания, водосточной системы, снегозадержания.
Условия работы. Высота и этажность, необходимость леса, подъезд для техники, стеснённость участка.
Сезон. Зимний монтаж требует прогрева гонта строительными фенами и выдержки пачек в тепле, что снижает темп и увеличивает стоимость работы.
Ограничения, о которых стоит знать заранее
Минимальный уклон — 12°. Для нарезки нижних форм производители поднимают порог до 15–20°. На плоских и пологих кровлях технология неприемлема.
Обязателен сплошной настил. Уложить гибкую черепицу в разреженной обрешётке нельзя. Это увеличивает стоимость по сравнению с металлочерепицей и требует ровной стропильной системы.
Температурный режим монтажа — от +5 °С. При более низких температурах гонт-хрупок самоклеящийся слой не активируется. Зимний монтаж возможен, но требует выдержки материала в отапливаемом помещении, прогрева зоны склейки феном и ручной прикатки каждого гонта. При температуре выше +30 °C по свежеуложенному скату ходить запрещено — гранулят в углублениях оказывается в размягченном битуме.
Влажность основания. Настил должен быть на открытом воздухе, влажность древесины не выше 20%.
Вентиляция обязательна. Приток на карнизе и вытяжка на коньке или через аэраторы. Заглушенную подшивку свеса или сплошной коньковый уплотнитель без вентиляционного элемента сделает контур нерабочим.
Горючесть. Битумное покрытие относится к группам Г3–Г4 по горючести и КМ2–КМ5 по пожарной опасности в зависимости от материала. На ряде общественных и производственных объектов это ограничение является существенным — требования проверяются при проектировании.
Биообрастание. Затенённые северные скаты под кронами деревьев склонны к появлению мха и водопадей. Решается выбор черепицы с медьсодержащим гранулятом и обрезкой нависающих ветвей.
Почему работы по монтажу гибкой черепицы стоит доверять профессионалам
Гибкая черепица прощается мало, и большинство ошибок обнаруживается отложенно, когда исправление означает демонтаж покрытия кровли.
Гвоздь, забитый выше зоны крепления, не фиксирует нижележащий ряд — при первом же шквале лепестки поднимает ветром. Перебитый гвоздь с утопленной шляпкой врывает стеклохолст и создает точечную течь. Отсутствие сплошного подкладочного ковра на уклоне 14° работает ровно до первой снежной зимы с подпором талой воды. Ендова, выполненная без ендового ковра или с гвоздями ближе 300 мм к оси, — самая частная причина протечек на этом типе кровель. Отсутствие вентзазора и продуктов приводит к образованию конденсата на нижней стороне ОСП, расслоению плиты и воспламенению стропила при внешнем покрытии рабочего места. Укладка гонта без обработки пачек дает видимую пятнистость земли, которую невозможно исправить иначе, как переделкой ската.
