Монтаж гибкой черепицы: технология и частые ошибки

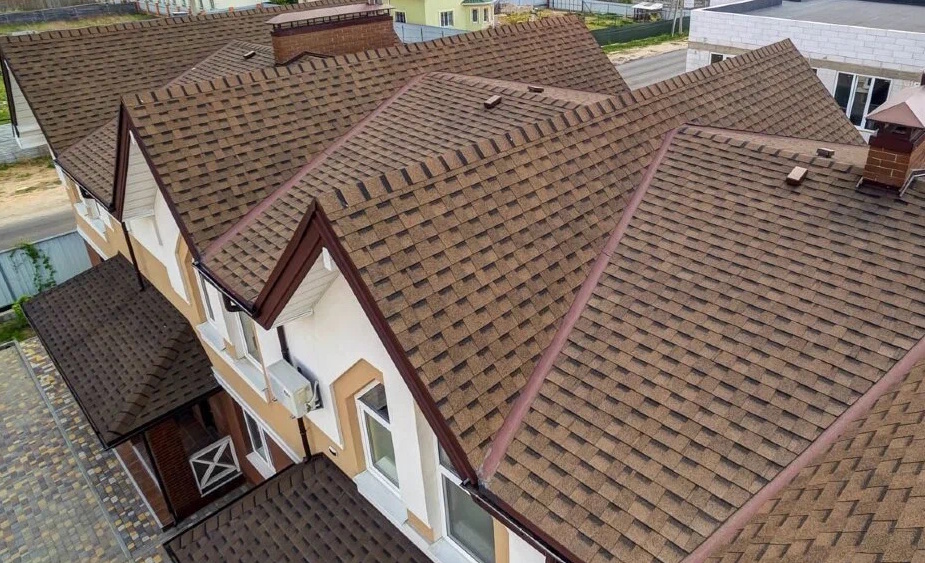

Гибкая (битумная) черепица — самое «всеядное» штучное покрытие: ложится на крыши любой геометрии, от простой двускатной до многощипцовых, вальмовых, конусов и куполов, почти без отходов. Но из-за кажущейся простоты на ней чаще всего и ошибаются. Разбираем технологию по СП 17.13330.2017: из чего состоит кровельный пирог, как готовят основание, какие узлы решают судьбу крыши и где монтажники теряют герметичность.

Когда подходит гибкая черепица

По СП 17.13330.2017 минимальный уклон для битумной черепицы — 11° (соотношение 1:5); большинство производителей в своих инструкциях рекомендуют от 12°. Верхнего предела норма не задаёт — гибкой черепицей кроют даже вертикальные участки, фронтоны и башенки, добавляя крепёж.

Главное условие — сплошное жёсткое основание. На разрежённую обрешётку, как металлочерепицу, гибкую класть нельзя. Зато она выигрывает там, где листовые материалы дают много отходов и стыков: сложная кровля, ендовы, эркеры, радиусные элементы.

Кровельный пирог гибкой черепицы

Для утеплённой мансардной крыши слои снизу вверх:

Плюс сквозная вентиляция: воздух заходит под карнизным свесом и выходит через коньковый аэратор. Без неё конденсат намочит утеплитель и сгноит стропила — это не опция, а требование СП для утеплённых крыш.

Основание под гибкую черепицу

Допустимые материалы: ОСП-3 (OSB-3), влагостойкая фанера ФСФ, шпунтованная или обрезная доска камерной сушки (влажность не более 20%). Ключевые правила:

• между листами оставляют температурный зазор 3–5 мм — настил «дышит»;
• перепад по высоте между соседними элементами — не более 2 мм, иначе «ступенька» проступит на готовой кровле;
• листы кладут вразбежку, со смещением швов, крепят к каждой опоре;
• основание должно быть сухим и ровным — гибкая черепица повторяет рельеф, любая волна будет видна под солнцем.

Подкладочный ковёр

Это второй рубеж гидроизоляции под самой черепицей. Логика по уклону:

• уклон 12–18° — сплошной ковёр по всей площади ската;
• уклон больше 18° — допускается укладка только в зонах риска (карнизы, фронтоны, ендовы, примыкания, вокруг проходок) с обязательным усилением;
• в ендовах — отдельный ендовный ковёр в цвет черепицы, всегда, при любом уклоне.

Нахлёсты проклеивают, торцевые швы смещают. Сэкономить здесь — значит заложить протечку в самом уязвимом месте крыши.

Этапы монтажа

1. Карнизные планки (капельники) — защищают торец настила от затекания воды.
2. Подкладочный ковёр — снизу вверх, боковой нахлёст ~10 см, торцевой ~15 см, с проклейкой.
3. Фронтонные планки по торцам скатов.
4. Ендовный ковёр в разжелобках.
5. Карнизная (стартовая) черепица — задаёт линию по карнизу.
6. Рядовая черепица — снизу вверх, со смещением рисунка, на гвозди.
7. Узлы примыканий — трубы, мансардные окна, стены: фартуки, ендовный ковёр, герметизация.
8. Коньки и хребты — коньково-карнизной черепицей (карнизная режется на лепестки).
9. Коньковый аэратор — замыкает вентиляцию.

Крепление

• оцинкованные кровельные гвозди с широкой шляпкой, с заходом в основание на 3–4 мм;
• стандарт — 4 гвоздя на гонт; при уклоне больше 45° и в краевых зонах — 6 и более;
• клеевой слой термоактивируемый — схватывается на солнце; при холодном монтаже нужен прогрев и точечный клей-герметик;
• монтаж от +5 °C. Ниже — пачки выдерживают в тепле, греют пушкой, клеят точечно.

8 частых ошибок монтажа

Эти ошибки мы разбираем на каждом объекте — по ним же определяем качество чужой работы при диагностике протечек:

Ключевые узлы кровли

Герметичность кровли решается не на плоскости ската, а в узлах — там, где покрытие встречает трубу, конёк, карниз или излом. В альбоме технических решений (на скачивание ниже) каждый узел дан отдельным чертежом с размерами:

• Карнизный свес — над срубом, каркасной, кирпичной и железобетонной стеной;
• Вентилируемый конёк и коньковый аэратор — для уклонов 12–18° и круче;
• Примыкание к трубе — с ендовным ковром и мастикой, под разные уклоны;
• Внешний и внутренний изломы ската;
• Точечные аэраторы — шляпного и трубного типа;
• Фронтонные узлы — для разных типов наружных стен.

На объекте эти чертежи входят в проект и выдаются монтажной бригаде — это и есть разница между «положили черепицу» и «собрали кровлю, которая не течёт».

Нормативная база

Технология опирается на действующие документы — мы работаем строго по ним и предоставляем исполнительную документацию:

• СП 17.13330.2017 «Кровли» — уклоны, состав пирога, узлы, вентиляция;
• ГОСТ Р 70341-2022 — монтаж крыш с водоизоляционным слоем из битумосодержащих рулонных материалов, правила и контроль;
• СТО НОСТРОЙ 2.13.81-2012 — крыши и кровли, требования к устройству и приёмке.

Инструкции производителей по монтажу гибкой черепицы (Shinglas, Ruflex, Döcke, Katepal, Icopal, Tegola, Camelot) — в блоке для скачивания на этой странице.

Связанные материалы Базы знаний: монтаж металлочерепицы, гидро- и пароизоляция скатной кровли, монтаж водосточной системы.
