Монтаж водосточной системы: технология и частые ошибки

Водосточная система собирает дождевую и талую воду со скатов и организованно отводит её от стен, цоколя и фундамента. Без неё вода стекает по фасаду и впитывается у основания дома: мокнет отмостка, разрушается цоколь, сыреет подвал. Узел простой на вид, но именно в нём чаще всего экономят и ошибаются. Разбираем по СП 17.13330.2017: из чего состоит система, как подобрать диаметр под площадь кровли, как задать уклон и чем металл отличается от ПВХ.

Различают неорганизованный водоотвод, когда вода просто стекает с карниза, и организованный — через жёлоба, воронки и трубы. Для жилого дома по СП применяют именно организованный водосток: он защищает фасад, отмостку и фундамент и заметно продлевает срок службы стен.

Металл или ПВХ: что выбрать

Наружные водостоки делают из двух материалов, и выбор не про «красивее», а про нагрузку и срок службы:

• Металлические (сталь от 0,6 мм с полимерным покрытием, а также медь, цинк-титан) — прочные, держат сход снега и наледь, служат десятилетиями. Дороже, при ударе возможна вмятина, требуют аккуратной резки;
• ПВХ (пластиковые) — дешевле, тише в дождь, не корродируют и не нуждаются в подкраске. Но на морозе пластик становится хрупким, со временем выцветает на солнце и хуже переносит снеговую нагрузку и сход льда с кровли.
• Покрытие металла (полиэстер, пурал и др.) определяет стойкость цвета и срок службы — чем ближе деревья и агрессивнее среда, тем важнее качество полимера и защитные сетки от листвы.

Кронштейны бывают длинные — их крепят к стропилам или сплошной обрешётке ещё до монтажа кровли и загибают по уровню, и короткие — на лобовую (карнизную) доску уже по готовой кровле. Длинные надёжнее держат снеговую нагрузку, короткие проще установить на готовом объекте.

Из чего состоит система

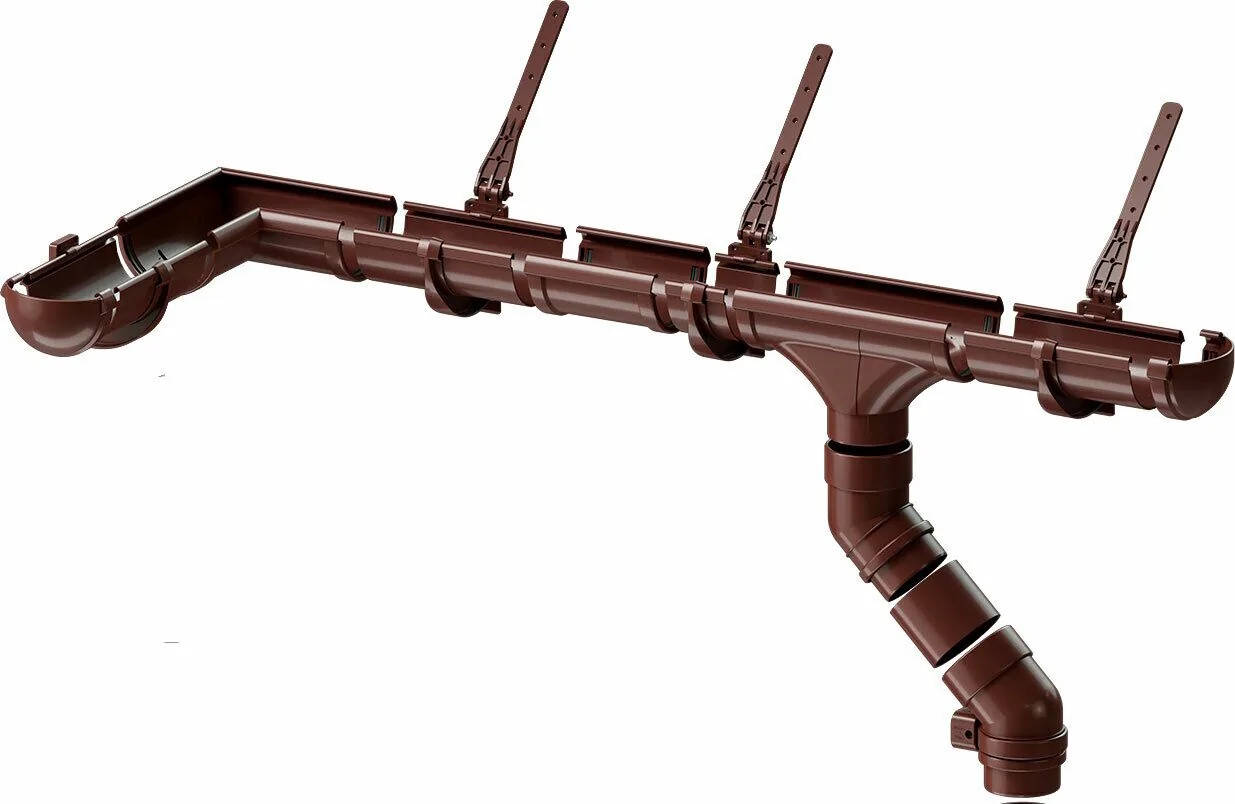

Полный комплект наружного организованного водостока:

• жёлоб и заглушки жёлоба — собирают воду вдоль карниза;
• кронштейны (крюки) жёлоба — длинные (на стропила/обрешётку) или короткие (на лобовую доску);
• воронки водосборные — принимают воду из жёлоба в трубу;
• соединители жёлоба, углы внешние и внутренние;
• трубы, колена и отводы, тройники — отводят воду вниз и в сторону;
• хомуты (кронштейны трубы), сливные колена, защитные сетки от листвы.

Расчёт: диаметр и число воронок

Сечение системы подбирают по площади водосбора (проекции ската), а не «на глаз»:

Это ориентир: точный подбор делают по площади ската и интенсивности дождя в регионе.

• для небольших и средних крыш — система 125×90 мм (жёлоб 125, труба 90); для больших площадей и длинных скатов — 150×100 мм и крупнее;
• одна воронка (стояк) ставится примерно на 10 погонных метров жёлоба у системы 125×90 и до 15 м у системы 150×100; на длинных карнизах воронок делают несколько;
• важнее диаметра трубы — глубина жёлоба: глубокий жёлоб пропускает больше воды, чем широкая труба при мелком жёлобе.
• в площадь водосбора включают все скаты, стекающие в данный жёлоб, включая примыкающие участки кровли и слуховые окна.

Недобор по сечению или нехватка воронок — это перелив через край в сильный ливень, как бы аккуратно ни был собран жёлоб.

При расчёте учитывают и дождевой, и снеговой режим региона: для Воронежской области это умеренные ливневые и ощутимые снеговые нагрузки, поэтому на длинных скатах закладывают запас по сечению и ставят несколько воронок. Для сложной кровли расчёт ведут по каждому скату отдельно.

Уклон и шаг кронштейнов

Две вещи, на которых держится вся система:

• уклон жёлоба к воронке — у ПВХ около 3 мм на погонный метр, у металла не менее 5 мм/м. Уклон задают по шнуру, натянутому между крайним кронштейном и воронкой;
• шаг кронштейнов — у ПВХ порядка 500–600 мм, у металлических крюков 600–900 мм; шире нельзя — жёлоб провиснет под снегом. Дополнительные кронштейны ставят у воронок, углов и стыков;
• край ската должен попадать в жёлоб: свес заходит над жёлобом примерно на 50 мм, а линия ската — не дальше середины жёлоба, иначе вода перелетает через край.
• на одно плечо к воронке закладывают не более ~10 м жёлоба: при большей длине перепад по уклону вырастает до нескольких сантиметров, поэтому длинный карниз делят дополнительной воронкой.

Этапы монтажа

1. Разметка уклона — определяют положение воронок и крайних кронштейнов, натягивают шнур.
2. Кронштейны (крюки) — по шнуру с расчётным шагом; длинные крюки заводят под кровлю до её монтажа, короткие крепят на лобовую доску.
3. Воронки — в жёлобе вырезают отверстие (V-образный вырез 100–130 мм по системе), отступ от торца жёлоба около 150 мм, от верхнего края — не менее 15 мм.
4. Жёлоба укладывают в кронштейны; на стыках оставляют температурный зазор: у металла 3–4 мм с герметиком, у ПВХ — монтаж до заводских меток на резиновых уплотнителях, без клея в полевых соединениях.
5. Трубы крепят к стене хомутами — не реже чем через 1 м и не менее 2 на стояк, обязательно у колен и стыков.
6. Слив — нижнее колено в ~200 мм от земли или отмостки, с отводом воды от фундамента (в ливнёвку, дренаж или на отмостку с уклоном от дома).
7. Пролив системы — после монтажа жёлоб проливают водой: убеждаются, что вода уходит к воронкам без луж и свободно сливается из трубы.

Ключевые узлы

• Воронка — сердце водосбора; ставится по центру карниза или с краю, закрывается защитной сеткой от листвы;
• Соединение жёлобов — главный узел температурной компенсации: зазор у металла, монтаж «до метки» у ПВХ;
• Углы — внешние и внутренние, тоже с компенсацией удлинения;
• Крепление трубы — хомуты у каждого колена и стыка, на каменную стену через дюбели, на дерево — саморезами;
• Выпуск (слив) — отвод от фундамента; без него весь смысл водостока теряется;
• Компенсаторы на длинных жёлобах — на карнизах длиннее ~10–12 м ставят температурный компенсатор, чтобы металл свободно «дышал» без разрыва стыков.

На этих узлах и на правильном уклоне и держится работа системы: вода должна без задержек дойти от дальнего угла кровли до выпуска у земли и уйти в сторону от фундамента.

8 частых ошибок монтажа

Эти ошибки мы разбираем при обследовании и по ним же оцениваем чужую работу:

Обслуживание системы

Даже правильно собранный водосток требует ухода, иначе забивается и переливает:

• чистка жёлобов и воронок от листвы и мусора — 1–2 раза в год, осенью обязательно;
• защитные сетки и «пауки» на воронках заметно уменьшают засоры;
• перед зимой проверяют уклон, надёжность хомутов и отсутствие провисаний — это снижает риск наледи и обрыва жёлоба под снегом;
• наледь с жёлобов и труб нельзя сбивать металлическим инструментом — повреждается покрытие; лёд убирают аккуратно или прогревом.

Нормативная база

Работаем по действующим документам и предоставляем исполнительную документацию:

• СП 17.13330.2017 «Кровли» — организованный наружный водоотвод, расчёт площади водосбора на воронку, требования к уклону и креплению;
• СП 32.13330 — отведение поверхностных стоков (ливневая канализация), когда выпуск заводят в ливнёвку;
• инструкции производителей водосточных систем (Grand Line, Döcke, ТехноНИКОЛЬ) — сечения, шаг кронштейнов, узлы.

Инструкции производителей по монтажу водосточных систем — в блоке для скачивания на этой странице.

Связанные материалы Базы знаний: монтаж металлочерепицы, монтаж фальцевой кровли, кровельная вентиляция, гидро- и пароизоляция кровли.
