Вентиляция подкровельного пространства — невидимая, но критичная часть кровли. Между утеплителем и кровельным покрытием должен постоянно двигаться воздух: он уносит влагу и не даёт ей выпасть конденсатом на холодной изнанке покрытия. Без вентиляции мокнет утеплитель, гниют стропила, а зимой на карнизе нарастает наледь. Разбираем по СП 17.13330.2017, как устроена сквозная вентиляция, какие элементы за что отвечают, сколько их нужно и где чаще всего ошибаются. Закладывать вентиляцию нужно ещё на этапе стропил и кровельного пирога — переделать её на готовой крыше дорого и сложно.
Зачем нужна вентиляция кровли
Тёплый влажный воздух из жилых помещений и из самого утеплителя поднимается вверх и упирается в холодное кровельное покрытие. На границе тёплого и холодного влага выпадает конденсатом. Если его не уносить, последствия копятся незаметно, но дорого: утеплитель намокает и перестаёт греть, деревянные стропила и обрешётка гниют, металл корродирует с изнанки, а зимой подтаявший и снова замёрзший конденсат даёт наледь и сосульки на свесе. Заодно сырой утеплитель резко теряет теплозащиту — растут счета за отопление, а на потолке мансарды проступают пятна. Постоянное движение воздуха под кровлей — единственный надёжный способ всего этого избежать.
Особенно это важно под металлическими покрытиями — металлочерепицей и фальцем: сталь мгновенно остывает ночью, и на её холодной изнанке конденсат выпадает обильнее, чем под «тёплой» битумной черепицей. Поэтому для металлической кровли вентиляция — не пожелание, а условие долговечности и гарантии производителя. По той же причине под металлом особенно важен полноценный зазор от контробрешётки, а не «остаточные» щели.
Сквозная вентиляция: карниз → конёк
Основа всей системы — непрерывный вентиляционный канал в кровельном пироге. Воздух заходит снизу под карнизом и за счёт тепловой тяги выходит вверху на коньке:
- вход — продухи под карнизным свесом, перфорированные софиты или вентиляционная карнизная лента;
- канал — зазор, который создаёт контробрешётка (обычно от 50 мм) между гидроизоляцией/мембраной и покрытием;
- выход — коньковый аэратор или аэроэлемент (вентилируемый конёк) с разрывом гидроизоляции под коньком.
Ориентир по площади притока-вытяжки — около 1/300 площади кровли (общая норма; точное значение считают по проекту). При этом площади притока в карнизе и вытяжки на коньке должны быть сопоставимы: если внизу воздух заходит свободно, а вверху выходить ему почти некуда (или наоборот), тяги не будет. Сквозной вентиляции достаточно для простых двускатных крыш; на сложных её усиливают точечными элементами.
Движущая сила здесь — естественная тепловая тяга: тёплый воздух легче холодного и сам поднимается от карниза к коньку, поэтому правильная сквозная схема работает без всякой электрики. Чем больше разница высот между притоком и вытяжкой, тем устойчивее тяга.
Тёплая и холодная кровля: вентиляция разная
Схема зависит от того, утеплён ли скат:
- Тёплая (мансардная) кровля — утеплитель лежит между стропил, и непрерывный вентканал нужен в каждом межстропильном пролёте: от продуха в карнизе до выхода на коньке. Разрыв хотя бы в одном пролёте — мокрый утеплитель именно там;
- Холодная кровля над нежилым чердаком — сам чердак работает буфером и проветривается через слуховые окна, решётки во фронтонах и щель в коньке; под покрытием всё равно нужен зазор от карниза к коньку.
Важно: диффузионная мембрана пропускает пар, но не пропускает потоки воздуха, поэтому вентзазор и продухи нужны в обоих случаях — мембрана их не заменяет. Поэтому на холодном чердаке мало просто положить мембрану — нужны рабочие продухи и выход воздуха вверху.
Точечные аэраторы — когда сквозной мало
На длинных и пологих скатах, сложной многощипцовой кровле, выше мансардных окон, труб и ендов воздуху мешают преграды и образуются застойные зоны. Тогда добавляют точечные элементы, и их число считают по площади проветривания на одну штуку:
- скатные аэраторы (типа AERO-VENT) — около 20 м² на штуку;
- кровельные вентили KTV под профиль металлочерепицы, фальц или гибкую черепицу — около 60 м² (версии Seam/Wave под фальц — ~45 м²);
- коньковые выходы (Pipe-Cone) — около 60 м².
Аэраторы ставят ближе к коньку и выше преград, чтобы перехватывать воздух до того, как он застоится.
Точечные аэраторы выпускают под конкретное покрытие — отдельно под металлочерепицу, фальц и гибкую черепицу, чтобы узел остался герметичным; универсальных «на всё» лучше избегать.
Типичные места под точечный аэратор — верх длинного ската у конька, зоны над мансардными окнами и широкими трубами, а также короткие скаты, куда сквозной поток почти не доходит.
Число элементов на каждый скат считают отдельно: площадь ската делят на норму одного аэратора и округляют в большую сторону.
Проходные элементы и принудительная вытяжка

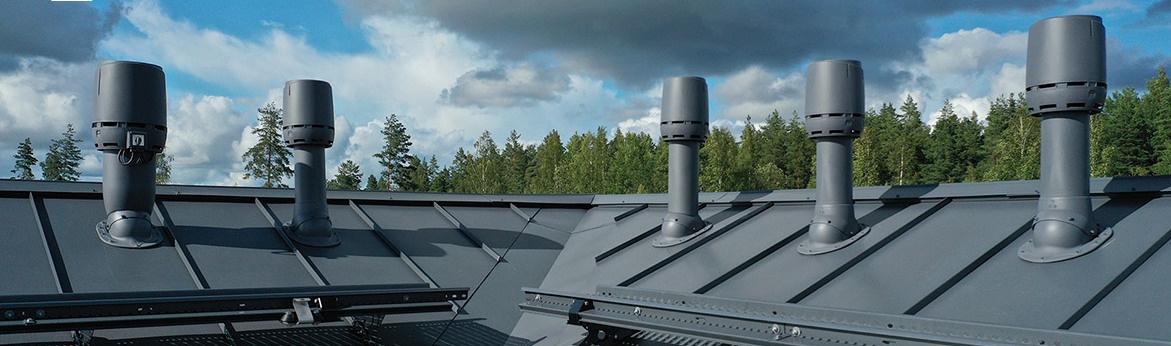

Через кровлю выводят вентиляцию канализационных стояков и вытяжку кухни и санузлов — для этого служат проходные элементы (Pipe-VT+, Base-Vt, ~60 м²) с гидрозатвором и герметичным узлом прохода. Для принудительной вытяжки ставят кровельные вентиляторы (Vilpe). Два важных момента: вентвыходы — вытяжные, использовать их как приточные нельзя; а вытяжной канал, идущий по холодному чердаку, утепляют по всей длине (обычно два слоя теплоизоляции по 50 мм внахлёст по швам), иначе на холодной трубе выпадет конденсат и иней.
Каждую проходку проводят через гидро- и пароизоляцию с проклейкой и герметизацией: незагерметизированный проход сам становится источником протечки и потерь тепла, а стыки между элементами заполняют силиконовым герметиком.
Монтаж KTV на металлочерепицу
Коротко по технологии, которой мы придерживаемся: по резиновой вставке продавливают рельеф волны и очерчивают контур, вырезают отверстие ножницами по металлу (не «болгаркой»!), на изнанку вставки наносят герметик, крепят её саморезами крест-накрест, ставят основание на втулки и закрывают колпаком, все отверстия и стыки герметизируют. Для фальца и гибкой черепицы — свои версии вставок и оснований, принцип тот же.
Резать отверстие нужно строго по контуру вставки и только ручным инструментом — высечными ножницами, ножницами по металлу или электролобзиком. Стальную стружку обязательно сметают, а срез подкрашивают, иначе по кромке пойдёт коррозия.
Ключевые узлы
- Карниз (приток) — продухи, перфорированные софиты, карнизная лента; зашивать свес наглухо нельзя;
- Конёк (вытяжка) — аэратор или аэроэлемент с разрывом гидроизоляции под коньком не менее 200 мм, чтобы воздух свободно выходил;
- Скат — точечные аэраторы выше мансардных окон, труб и ендов, чтобы не было «мёртвых» зон;
- Проходки — проходные элементы с гидрозатвором и герметизацией узла, ставят их ближе к коньку;
- Холодный чердак — проветривается отдельно: слуховые окна, решётки во фронтонах, щель в коньке.
Все эти элементы работают только вместе: добавить аэраторы на скат, но оставить зашитый наглухо карниз — деньги на ветер.
8 частых ошибок монтажа
Эти ошибки мы регулярно находим при диагностике «потеющих» крыш и мокрого утеплителя, и почти всегда дело в нарушенной сквозной схеме:
- Карниз или конёк зашиты наглухо — нет сквозняка, канал разорван, воздух стоит.
- Вентзазор перекрыт — утеплитель уложен впритык к мембране без контробрешётки, продуву негде идти.
- Вентвыход смонтирован как приточный — обратная тяга и конденсат вместо вытяжки.
- Канал вытяжки на холодном чердаке не утеплён — на трубе оседает конденсат и иней, капёж на потолок.
- Парозатвор поверх теплоизоляции канала — влага запирается внутри утепления и не уходит.
- Слишком мало аэраторов — поставлены «на глаз», не по площади ската: остаются застойные зоны.
- Вентилятор выключают на зиму — крыльчатка обмерзает, узел выходит из строя.
- Отверстия режут «болгаркой» — прожиг покрытия и ржавчина по кромке выреза.
Признаки, что вентиляции не хватает
По этим симптомам на обследовании мы определяем проблемы с вентиляцией:
- капли или иней на изнанке покрытия и на гидроизоляции;
- мокрый, слежавшийся утеплитель и потёки на потолке мансарды;
- плесень и потемнение на стропилах и обрешётке;
- наледь и сосульки на карнизе зимой при тёплом чердаке;
- спёртый влажный воздух и конденсат на чердаке;
- повышенная влажность и духота в мансардных комнатах под самой крышей.
Нормативная база
Вентиляцию мы рассчитываем и закладываем ещё на этапе кровельного пирога, работая по действующим документам:
- СП 17.13330.2017 «Кровли» — вентиляция подкровельного пространства, узлы карниза и конька;
- СП 60.13330.2020 — отопление, вентиляция и кондиционирование (вытяжка из помещений через кровлю);
- инструкции производителей (Krovent, Vilpe, ГерВент) — типы элементов, площади проветривания, монтаж.
Инструкции производителей по монтажу кровельной вентиляции — в блоке для скачивания на этой странице.
