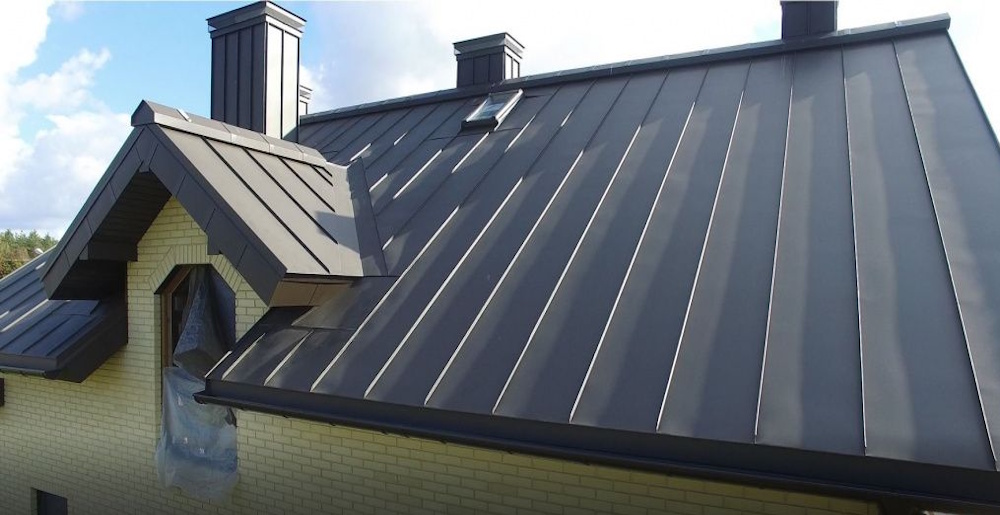

1. Конструктивные особенности, определяющие технологию монтажа фальцевой кровли
Скрытый крепёж. В поле кровли сквозные отверстия не выполняются. Картины удерживаются кляммерами, которые заводятся в малый борт и крепятся к основанию саморезами. Единственные точки сквозного крепления — доборные элементы по краям скатов и проходные узлы.
Продольная подвижность. Металл линейно расширяется при нагреве и может увеличивать длину картин на 12-24 мм. Из этого следует обязательное применение подвижных (скользящих) кляммеров при длине картины свыше 4 м для стали и свыше 3 м для алюминия и цинк-титана, а также назначение фиксированной точки — обычно в верхней трети ската, чтобы деформация отводилась к карнизу.
Незагерметизированный замок. В отличие от двойного стоячего фальца, клик-замок не подлежит закатке и не допускает укладку уплотнительной ленты внутрь шва. Водонепроницаемость обеспечивается геометрией лабиринта и уклоном, отсюда — жёсткое ограничение по минимальному уклону.
2. Требования к основанию и кровельному пирогу
Основание
Клик-фальц монтируется только на сплошное основание:
- ОСП-3 толщиной не менее 18 мм (при шаге стропил 600 мм) и 22 мм (при шаге 900 мм);
- влагостойкая фанера ФСФ от 18 мм;
- обрезная или строганая доска 25×100…32×150 мм влажностью не более 20 %, с зазором 3–5 мм между досками.
Допустимый перепад плоскости — не более 5 мм на двухметровой рейке. На гладких панелях любая неровность обрешётки проявляется в виде волнистости («масляного эффекта») и не устраняется после монтажа.
Разреженная обрешётка недопустима: замок не рассчитан на работу как несущий элемент, панель прогибается между опорами, при снеговой нагрузке возможно раскрытие защёлки.
Пирог утеплённой кровли (снизу вверх)
- Пароизоляция с проклейкой стыков и примыканий.
- Утеплитель между стропилами.
- Гидроветрозащитная супердиффузионная мембрана.
- Контробрешётка бруском 50×50 мм — вентиляционный зазор между мембраной и сплошным основанием.
- Сплошное основание.
- Разделительный (антиконденсатный) слой.
- Картины клик-фальца.
Вентиляция
Ориентировочные параметры для скатов длиной до 10 м: высота вентзазора не менее 50 мм; площадь приточных отверстий по карнизу — не менее 2 ‰ площади ската, но не менее 200 см² на погонный метр карниза; площадь вытяжных отверстий в коньке — не менее 0,5 ‰ площади ската, но не менее 50 см² на погонный метр. При длине ската свыше 10 м, при уклонах менее 20° и при наличии мансардных окон и слуховых конструкций сечения увеличиваются; расчёт выполняется по СП 17.13330 и данным производителей.
Разделительный слой
Между металлом и основанием укладывается разделительный слой. Варианты:
- объёмная (структурная) полимерная мембрана толщиной 8 мм — обеспечивает микровентиляцию обратной стороны панели, снижает шум дождя, исключает контакт металла с древесиной;
- подкладочный ковёр на нетканой основе — минимальный вариант для стальных панелей с полимерным покрытием.
Для меди и цинк-титана объёмная разделительная мембрана обязательна: обратная сторона этих материалов не имеет защитного лака и корродирует при контакте с влажной древесиной и веществами, вымываемыми из антисептированных пиломатериалов.
3. Порядок производства работ
Этап 1. Обмер и раскладка. Замер геометрии строения, скатов, контроль диагоналей и прямоугольности, определение фактического уклона. Разработка карты раскладки картин с привязкой к ендовам, примыканиям, проходным элементам. Расчёт ветровой нагрузки по СП 20.13330 с выделением рядовой, краевой и угловой зон — от этого зависит шаг кляммеров.
Этап 2. Подготовка основания. Устройство или ревизия сплошного настила, выравнивание плоскости, контроль свесов и линии карниза. Все скрытые работы (пароизоляция, утеплитель, мембрана, контробрешётка) закрываются актами до монтажа металла.
Этап 3. Монтаж нижних доборных элементов. Крюки водосточной системы (в паз или накладные), карнизная планка/капельник с отгибом для отбортовки картины, лобовая доска, ендовный жёлоб нижний, фартуки нижние на примыканиях, планки примыкания к стенам.
Этап 4. Укладка разделительного слоя. С нахлёстом по инструкции производителя, с проклейкой, без складок. По карнизу и коньку — с выпуском в вентиляционный контур.
Этап 5. Приемка заводских панелей (картин клик-фальц). Торцевая обработка:
- нижний торец — отбортовка вниз на 20–25 мм с заводом за карнизную планку;
- верхний торец — отбортовка вверх на 30–50 мм под коньковый или примыкающий узел;
- при монтаже на ендову — косой рез с отбортовкой на ендовный жёлоб через соединительную планку.
Резка только ручными или электрическими ножницами по металлу, просечными ножницами, гильотиной. Применение угловой шлифмашины запрещено: перегрев кромки выжигает цинковый слой и полимерное покрытие, окалина внедряется в покрытие соседних панелей и даёт очаги точечной коррозии.
Этап 6. Установка первой картины. Выверка по прямоугольнику относительно карниза и торца, фиксация. Все последующие панели наследуют её положение — погрешность накапливается.
Этап 7. Рядовой монтаж. Установка кляммеров в малый борт, крепление двумя саморезами каждый, подача следующей картины, защёлкивание замка нажатием от карниза к коньку. Контроль перпендикулярности и полезной ширины через каждые 4–5 картин по шнуру и рулетке. Направление монтажа — от торца, противоположного преобладающему ветру.
Этап 8. Устройство узлов. Ендовы, примыкания к стенам, трубам, парапетам с верхними фартуками и заводом в штрабу или под планку, обход мансардных окон, вентиляционных выходов, проходных элементов.
Этап 9. Конёк и хребты. Уплотнительные и вентиляционные элементы, коньковая планка с сохранением вытяжного сечения. Глухой конёк без вентиляции не допускается.
Этап 10. Безопасность кровли. Трубчатые снегозадержатели на зажимах, обхватывающих фальцевый замок, без сверления полотна. Переходные мостики, кровельные ограждения, площадки у труб — на тех же зажимах. Расстановка снегозадержателей — по расчёту снеговой нагрузки, в один или два ряда, обязательно над входами, мансардными окнами и водостоками.
Этап 11. Сдача. Полное удаление металлической стружки (при коррозии стружка даёт рыжие точки на покрытии), снятие защитной плёнки, промывка, контроль узлов, исполнительная документация.
4. Крепление и компенсация деформаций
Тип кляммера.
- Неподвижный — для картин длиной до 4 м (сталь) и до 3 м (алюминий, цинк-титан).
- Подвижный — для картин большей длины; ход язычка 20–40 мм, устанавливается в среднем положении с учётом температуры монтажа.
Шаг кляммеров назначается расчётом, ориентировочно:
- рядовая зона ската — 400–500 мм;
- краевые зоны (полосы вдоль карниза, конька и торцов) — 250–350 мм;
- угловые зоны и объекты выше 15 м, побережья, открытые площадки — 200–250 мм.
Крепёж. Саморезы 4,5×35 мм с широкой шляпкой, оцинкованные или нержавеющие, по два на кляммер. Для меди и цинк-титана — только кляммеры и крепёж из нержавеющей стали.
Фиксированная точка. Один участок картины (обычно 2–3 кляммера подряд у конька) выполняется неподвижным. Деформация направляется вниз к карнизу, где предусматривается зазор отбортовки от карнизной планки.
5. Что влияет на стоимость монтажа
Стоимость работ формируется не квадратными метрами, а трудоёмкостью узлов. Основные факторы:
Геометрия кровли. Простая двускатная кровля — базовая ставка. Вальмовая, шатровая, многощипцовая, с эркерами и слуховыми окнами — коэффициент 1,3–2,0. Стоимость определяет суммарная длина ендов, хребтов, примыканий и количество нестандартных резов: на сложной кровле до 40 % картин имеют индивидуальный раскрой.
Уклон и высота. Уклон свыше 30° требует страховочных систем и опорных площадок; свыше 45° — кровельных лестниц и снижения выработки. Высота здания определяет тип доступа: подъём вручную, лебёдка, автовышка, леса.
Материал и толщина панели. Стоимость монтажа меди и цинк-титана выше стали на 25–50 % из-за требований к инструменту, недопустимости следов от инструмента, необходимости пайки узлов и работы с более пластичным металлом.
Состояние и тип основания. Устройство нового сплошного настила, замена стропильной системы, выравнивание плоскости старой кровли — отдельные позиции. Демонтаж старого покрытия и вывоз мусора считаются отдельно.
Состав кровельного пирога. Утеплённая мансардная кровля с пароизоляцией, двумя контурами вентиляции и объёмной мембраной более трудоемка холодной чердачной кровли в 1,5–2 раза.
Объём доборных элементов. Погонные метры карнизных, торцевых, коньковых планок, ендов, примыканий. На кровле сложной формы доля работ по доборам достигает 35–45 % трудозатрат.
Инженерные проходки. Мансардные окна, дымовые трубы, вентиляционные шахты, аэраторы, антенны, солнечные коллекторы — каждый узел считается отдельно и требует индивидуального фартука.
Сопутствующие системы. Водосточная система, снегозадержание, ограждения, переходные мостики, греющий кабель в ендовах и желобах.
Логистика и сезон. Удалённость объекта, наличие подъездов и площадки складирования, зимний монтаж (снижение выработки, ограничение по хрупкости полимерного покрытия при отрицательных температурах).
6. Недостатки и ограничения, о которых нужно знать до выбора кровли клик-фальц.
Минимальный уклон. Клик-фальц применяется на скатах от 14° (у ряда производителей — от 16°). При уклоне 7–14° применяется двойной стоячий фальц с закаткой и герметизирующей лентой в шве; ниже 7° фальцевая кровля не проектируется без дополнительных мероприятий. Попытка уложить клик-фальц на пологий скат приводит к подсосу воды в замок при боковом ветре и при подпоре талой водой.
Длина картины. Предельная длина ограничена ходом подвижного кляммера и жёсткостью узла карниза. Практический предел: сталь — до 12–14 м, медь и цинк-титан — до 10 м, алюминий — до 8–10 м. При большей длине ската скат разделяется поперечным уступом или переходят на двойной стоячий фальц.
Криволинейные поверхности. Клик-фальц гнётся только по выпуклой дуге большого радиуса (ориентировочно от 10–15 м в зависимости от системы). Купола, конусы, вогнутые скаты, малые радиусы выполняются классическим фальцем с закаткой в конус.
«Масляный эффект». Гладкие панели полезной шириной свыше 400 мм визуально «играют» при боковом освещении. Устраняется не монтажом, а выбором панели: с одним или несколькими рёбрами жёсткости либо со стохастическим микрорифлением. Решение принимается до заказа материала.
Ремонтопригодность. Клик-замок разбирается только специальным расфальцовщиком, и как правило с деформацией борта. Замена одной картины в середине ската — операция с разборкой соседних панелей, а не точечный ремонт.
Хождение по кровле. Допускается только в мягкой обуви, наступая на плоскость картины над опорной точкой, вдоль замка. Хождение по замку деформирует защёлку и нарушает герметичность. При эксплуатации требуются переходные мостики.
Сход снега. Гладкая поверхность даёт лавинообразный сход. Снегозадержание — не опция, а обязательный элемент. В ендовах при сложной геометрии закладывается греющий кабель.
Шум. Металл на сплошном основании без объёмной мембраны и утеплителя даёт заметный шум дождя. Акустика решается конструкцией пирога, а не самим покрытием.
Погодные условия монтажа. Работы с длинномерными картинами не ведутся при ветре свыше 10 м/с: панель длиной 10 м имеет высокую парусность и представляет опасность при подъёме.
Транспортировка и хранение. Картины длиной свыше 6 м перевозятся и переносятся на траверсах с числом точек опоры не менее 4 на 10 м длины. Складирование — на ровном основании с подкладками, под навесом, не более установленной высоты пакета. Перегибы и складки на картине неустранимы.
7. Почему монтаж лучше доверить профильной команде
Расчёт, а не подбор по аналогии. Шаг кляммеров, зонирование ската по ветровой нагрузке, тип и положение фиксированной точки, сечения вентиляционных отверстий — расчётные величины. Ошибка в шаге крепежа не видна визуально и проявляется при первом штормовом ветре.
Узлы примыканий. Основная доля протечек фальцевых кровель приходится не на поле ската, а на ендовы, примыкания к стенам и трубам, узлы мансардных окон. Правильная последовательность фартуков, глубина заводки, отбортовки и компенсационные швы в этих местах — работа, которая не воспроизводится по видеоинструкции.
Оборудование. Гибочные клещи и рамки, электрические и просечные ножницы, фальцегибы, инструмент для снегозадержателей на замок, расфальцовщик.
Работа на высоте. Требуются аттестация персонала, страховочные системы, анкерные точки, наряд-допуск. Монтаж длинномерных картин на уклоне — коллективная операция минимум для трёх человек.
Гарантия. Производители систем распространяют гарантию на покрытие при подтверждённом соблюдении технологии монтажа: применение оригинальных кляммеров и доборных элементов, соблюдение уклонов, вентиляции, разделительного слоя. Монтаж вне регламента снимает гарантию на материал, а не только на работы.
Отложенные последствия. Нарушения вентиляции и разделительного слоя не проявляются в первый год. К моменту появления признаков — коррозии обратной стороны, влажной обрешётки, деформаций — восстановление требует полного демонтажа покрытия, поскольку замок неразборный.
