Монтаж фальцевой кровли: технология и частые ошибки

Фальцевая кровля — это листовой металл, картины которого соединены между собой не саморезами, а загнутыми замками-фальцами. В поле ската нет ни одного сквозного отверстия, поэтому фальц считается самой герметичной и долговечной металлической кровлей: он ложится на самые пологие скаты, служит десятилетиями и не «цветёт» ржавчиной от крепежа. Разбираем технологию по СП 17.13330.2017: какие бывают фальцы, при каких уклонах их применяют, зачем картины крепят скользящими кляммерами и где монтажники чаще всего ошибаются.

Когда подходит фальцевая кровля

Главный козырь фальца — работа на малых уклонах. Двойной стоячий фальц с закаткой держит воду уже от 3–7°, то есть там, где металлочерепица и профнастил начинают течь. Самозащёлкивающийся (клик-) фальц проще в монтаже и применяется обычно от 10–16°. Верхнего предела практически нет — фальцем кроют скаты вплоть до вертикальных участков и фасадов.

Материал любит длинные прямые скаты: картину раскатывают цельной от карниза до конька (до 9 м и более), и на скате не остаётся поперечных стыков — протекать просто негде. Это премиальный сегмент металлических кровель: дороже металлочерепицы, но заметно долговечнее и без «парусящего» крепежа.

Фальцем кроют разный металл: чаще всего это стальной лист 0,5–0,7 мм с полимерным покрытием, реже — цинк-титан, алюминий или медь, у которых срок службы измеряется многими десятилетиями. Тип и толщина металла влияют и на цену, и на то, насколько сильно картину «ведёт» от тепла, — это учитывают при расчёте шага кляммеров.

Типы фальцевого соединения

От типа замка зависит и герметичность, и допустимый уклон, и скорость монтажа:

• Двойной стоячий фальц — классика: соседние картины соединяют и дважды закатывают фальцезакаточной машинкой или вручную. Самый герметичный и «всепогодный» шов, работает от 3°;

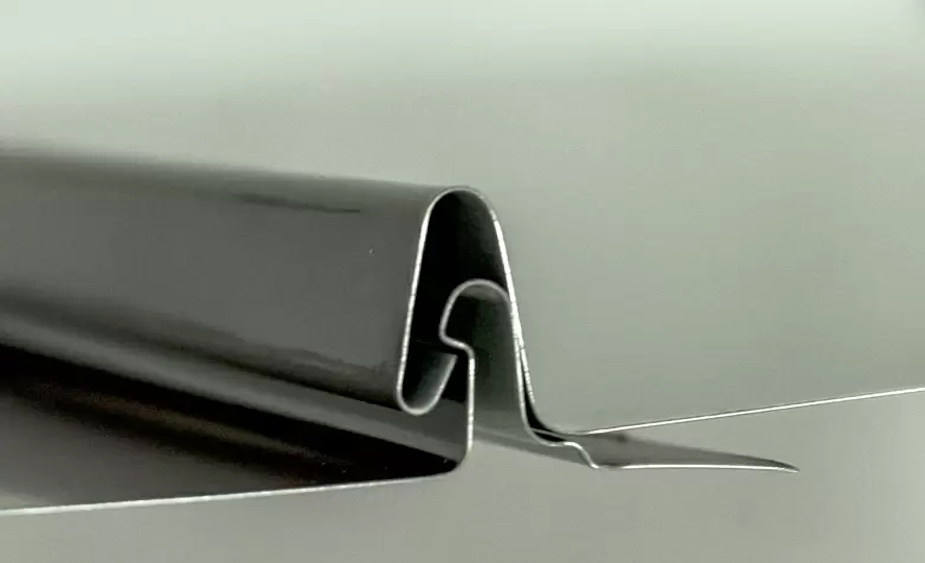

• Самозащёлкивающийся (клик-) фальц — картины защёлкиваются по принципу замка, без закатки. Быстрее в монтаже, требует уклона от 10–16° (например, Grand Line Кликфальц и Кликфальц PRO);
• Одинарный стоячий фальц — для хозпостроек и крутых скатов, где требования к герметичности шва ниже.

Правило простое: чем меньше уклон, тем нужнее двойной закатанный фальц. Экономия на типе замка на пологой крыше оборачивается протечками по шву.

Кровельный пирог под фальц

Для утеплённой мансардной крыши слои снизу вверх:

Как и у любой металлической кровли, вентиляция подкровельного зазора обязательна: воздух заходит под карнизом и выходит через коньковый аэроэлемент, унося конденсат с изнанки картин. При сплошной обрешётке между картинами и настилом укладывают разделительный подкладочный ковёр — он защищает дерево от конденсата и приглушает шум дождя.

Для холодной кровли над неотапливаемым чердаком пирог короче — гидроизоляция по стропилам, контробрешётка и обрешётка, без пароизоляции и утеплителя; вентиляция подкровельного зазора остаётся обязательной.

Обрешётка под фальц: шаг зависит от уклона

В отличие от металлочерепицы, шаг обрешётки под фальц диктует именно уклон ската — чем он положе, тем чаще опора, вплоть до сплошного настила. Таблица, по которой мы работаем (на примере системы Кликфальц PRO):

• доска обрешётки — толщиной не менее 25 мм, влажность не более 20%;
• контробрешётка формирует вентиляционный зазор от 50 мм;
• плоскостность критична — перепады между соседними досками недопустимы, иначе картину «поведёт»;
• при сплошной обрешётке (пологие скаты) обязателен разделительный подкладочный ковёр.

Кляммеры и тепловое расширение

Это сердце фальцевой технологии и причина большинства ошибок. Картины не крепят насквозь — их держат скрытые в фальце кляммеры. Металл заметно «гуляет» от температуры: сталь и цинк-титан удлиняются примерно на 2,2 мм на каждый метр при нагреве на 100 °C. На скате 8–10 м это уже сантиметры хода. Поэтому крепление делают «плавающим»:

• жёсткие (неподвижные) кляммеры ставят в одной зоне ската — это точка фиксации картины;
• все остальные — подвижные (скользящие): они дают картине свободно удлиняться и укорачиваться, не коробясь;
• шаг крепежа гуще по карнизу и на крайних картинах (порядка 250–300 мм) и реже в поле ската (400–500 мм); в высоких ветровых зонах — не больше 500 мм;
• число кляммеров рассчитывают по ширине картины, высоте здания и ветровой нагрузке — несущая способность одного кляммера около 600 Н с запасом прочности;
• саморезы заворачивают строго под 90° и без перетяжки — перетянутый крепёж блокирует тепловой ход и рвёт фальц.

Этапы монтажа

1. Гидроизоляция/мембрана и контробрешётка — плёнку по стропилам с нахлёстом от 100 мм, прижать контробрешёткой (вентзазор).
2. Обрешётка по уклону (см. таблицу) плюс подкладочный ковёр при сплошном настиле.
3. Капельник и карнизная планка — карнизная планка обязательна: край картины подгибают за её «носик», без открытого крепежа.
4. Нижние ендовы — по сплошной обрешётке, нахлёст планок 300 мм, крепёжная планка не ближе 150 мм к оси ендовы.
5. Раскрой и подъём картин — по направляющим, без заломов; первую картину выставляют строго под 90° к карнизу (контроль «египетским» треугольником 3-4-5).
6. Крепление картин кляммерами и защёлкивание либо закатка фальцев; открытый торец замка закрывают заглушкой.
7. Узлы примыканий, торец, наращивание картин — по длине ската нахлёст около 100 мм, стыки вразбежку не ближе 500 мм.
8. Конёк и хребты — с вентиляционным аэроэлементом и опорным вентпрогоном; коньковые саморезы не перетягивать.
9. Элементы безопасности — трубчатый снегозадержатель на специальных пластинах-кронштейнах, без сверления картины.

Ключевые узлы кровли

Надёжность фальца решается в узлах и в правильном «плавающем» креплении. Что мы контролируем на каждом объекте:

• Карниз — капельник и карнизная планка; край картины подгибается за носик планки, открытый крепёж на карнизе недопустим;
• Конёк и хребет — вентилируемые, с аэроэлементом и опорным прогоном; саморезы лишь прижимают прокладку, без перетяжки;
• Ендова — частая или сплошная обрешётка, нахлёст 300 мм; картины монтируют к ендове, а не от неё, иначе замки текут;
• Примыкания к трубе и стене — фальцевый отворот на стену, планка примыкания и герметик;
• Торец (фронтон) — торцевая планка по бруску, с загибом, закрывающим торец;
• Снегозадержание — трубчатое на пластинах-кронштейнах, закреплённых в фальце, без отверстий в поле картины.

Эти узлы входят в проект и выдаются бригаде — это и есть разница между «раскатали металл» и «собрали фальцевую кровлю, которая не течёт и не коробится».

8 частых ошибок монтажа

Эти ошибки мы разбираем на каждом объекте — по ним же оцениваем чужую работу при диагностике протечек:

Нормативная база

Технология опирается на действующие документы — мы работаем строго по ним и предоставляем исполнительную документацию:

• СП 17.13330.2017 «Кровли» — уклоны, состав пирога, вентиляция, узлы;
• СТО НОСТРОЙ 2.13.81-2012 — крыши и кровли, требования к устройству и приёмке;
• инструкции и альбомы узлов производителей фальцевых систем (Grand Line Кликфальц, Металл Профиль, Ruukki) — крепление, кляммеры, узлы.

Инструкции производителей по монтажу фальцевой кровли — в блоке для скачивания на этой странице.
