Дымоходы и вентканалы: проход через кровлю и частые ошибки

Дымоход и вентканал — самый ответственный узел кровли с точки зрения пожарной безопасности и герметичности. Через дымоход идут раскалённые газы, а кровля вокруг него должна оставаться непротекающей и негорючей. Здесь сходятся два требования: правильная высота и противопожарные отступы, чтобы была тяга и не загорелись деревянные конструкции, и аккуратный узел примыкания, чтобы в стык трубы и кровли не текла вода. Разбираем на примере керамических систем Schiedel и проход трубы через кровлю — по СП 7.13130 и СП 17.13330.2017. Ошибка здесь стоит дороже, чем на любом другом участке кровли: на одной чаше весов протечка, на другой — пожар.

Как устроен керамический дымоход

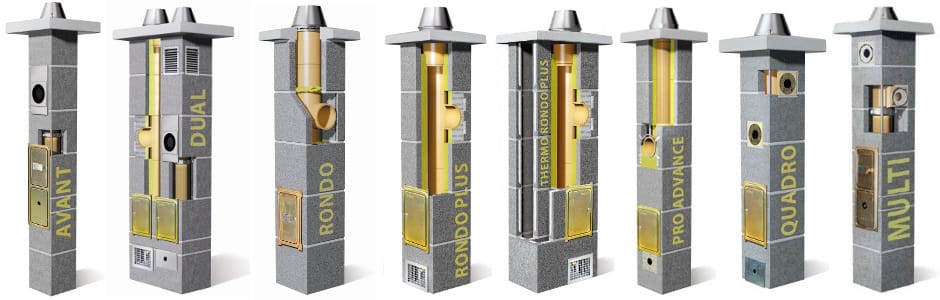

Современный керамический дымоход (Schiedel и аналоги) — это сэндвич из трёх слоёв:

• внутренняя керамическая труба — газоплотный ствол, который держит высокую температуру и кислотный конденсат;
• теплоизоляция из минеральной ваты — отделяет горячую трубу от наружного блока и от конструкций дома;
• наружный керамзитобетонный блок — несущая оболочка с каналами проветривания и армирования.

Каналы в блоке снимают избыточное тепло с керамической трубы и удаляют влагу из теплоизоляции; внизу дымохода ставят чашу сбора конденсата с сифоном (уровень воды в сифоне не менее 10 см) с отводом в канализацию. Рядом с дымоходом в таком же блоке часто идёт вентканал — для вытяжной вентиляции кухни, котельной или санузла.

Главное преимущество керамики перед кирпичом и металлом — стойкость к кислотному конденсату и высокой температуре при любом топливе (газ, дрова, уголь, пеллеты) и большой ресурс при минимальном обслуживании.

Дымоход и вентканал: в чём разница

Их часто путают, а требования разные:

• Дымоход отводит продукты горения от котла, печи или камина — это горячий и агрессивный канал, к нему максимум требований по жаростойкости и герметичности;
• Вентканал удаляет воздух из помещений (кухня, санузел, котельная) — он холоднее, но тоже должен иметь тягу и правильный выход над кровлей;
• в керамических системах их собирают из одинаковых блоков и часто ведут рядом одним массивом — это упрощает проход через кровлю и узел примыкания.

К одному дымоходу нельзя подключать несколько приборов без смещения врезок по высоте — иначе тяга одного «перебивает» другой.

Сечение и высоту каждого канала подбирают под конкретный прибор: заниженное сечение душит котёл, а завышенное остужает газы и даёт лишний конденсат.

Высота трубы над кровлей

Высота дымохода считается не «на глаз», а по его расположению относительно конька — от этого зависит тяга и защита от задувания ветром:

• труба ближе 1,5 м к коньку — поднимается не менее чем на 0,5 м выше конька;
• труба на расстоянии 1,5–3 м от конька — не ниже уровня конька;
• труба дальше 3 м — не ниже линии, проведённой от конька вниз под углом 10°;
• во всех случаях — не менее 0,5 м над прилегающей кровлей, а над снеговым покровом — от 400 мм; на плоской кровле — не менее 2,0 м.

Если рядом стоят более высокие здания или деревья, трубу поднимают минимум на 0,5 м выше зоны их ветрового подпора, иначе ветер задувает в устье и опрокидывает тягу. Практический вывод: чем ближе труба к коньку, тем ниже её надземная часть, лучше тяга и проще узел примыкания, — поэтому дымоход стараются вывести у конька, а не у карниза.

Слишком высокую отдельно стоящую трубу (более 1,5–2 м над кровлей) дополнительно раскрепляют растяжками или металлическим корсетом — иначе её расшатывает ветром.

Сборка и конденсат

Керамический дымоход собирают снизу вверх: наружные блоки кладут на специальный раствор, керамические трубы стыкуют через распорные кольца и манжеты на термостойком герметике, добиваясь газоплотности. В основании ставят чашу сбора конденсата с сифоном (уровень воды в сифоне не ниже 10 см) и выводят отвод в канализацию — кислотный конденсат нельзя сливать на грунт. Работы с герметиком ведут при температуре не ниже +5 °C, а отверстия под подключение приборов делают только коронкой, без ударной дрели, чтобы не расколоть керамику. Готовый ствол проверяют на газоплотность и тягу ещё до подключения прибора.

Противопожарные отступы (разделки и отступки)

Это вопрос безопасности, а не эстетики, и цифры здесь жёсткие:

• до негорючих конструкций (бетон) — зазор 3 см;
• до горючих конструкций (деревянное перекрытие, стропила) — 5 см с негорючей теплоизоляцией или 10 см без неё;
• горизонтальный проход через горючую стену — от поверхности трубы до дерева не менее 200 мм;
• проход через перекрытия выполняют в негорючих футлярах, зазор 30–50 мм заполняют негорючим материалом на всю толщину конструкции.

Деревянные стропила и обрешётку нельзя подводить вплотную к дымоходу: вокруг трубы делают разделку с зазором, который заполняют негорючей теплоизоляцией.

В банях и саунах, где конструкции горючие и сильно нагреваются, минимальные отступы увеличивают (от 10 см) и обязательно защищают примыкающие стены и потолок негорючими экранами.

Проход через кровлю

Узел примыкания кровли к трубе — место, где чаще всего течёт, если его собрали небрежно:

• примыкание (фартук) делают из стального листа толщиной около 2 мм в цвет кровли, верхний край заводят в штробу или под планку и герметизируют мастикой;
• выше трубы по скату обязателен водоотводящий желобок: он разводит воду в обход трубы, чтобы перед ней не скапливалась вода и снег;
• гидроизоляцию кровли заводят на стенку трубы с проклейкой; для мягких кровель применяют эластичные проходки и оклады;
• верхнюю часть дымохода утепляют (около 50 мм негорючей изоляции), при обмуровке кирпичом оставляют вентиляционный зазор 10–15 мм.

Зачем утеплять оголовок: намокшая изоляция и холодная труба резко ухудшают тягу, а зимой намёрзший конденсат разрушает блоки. Сухой тёплый дымоход — это и тяга, и долговечность.

Для разных покрытий узел свой: на металлочерепице и фальце ставят стальной фартук с заходом под верхний ряд и поверх нижнего, на гибкой черепице — самоклеящийся ендовный ковёр и металлический оклад. Принцип один: вода сверху должна затекать на трубу, а не под примыкание.

Тяга и конденсат

Тяга — это разница давлений из-за разницы температур: горячие газы легче холодного воздуха и сами идут вверх. Поэтому важны достаточная высота, гладкий газоплотный канал и отсутствие подсоса холодного воздуха. Холодная или намокшая труба «срывает» тягу и даёт обильный кислотный конденсат, который разрушает обычную кирпичную кладку — именно поэтому керамика с конденсатоотводом надёжнее самодельных каналов.

Признаки плохой тяги — дым в помещении при растопке, копоть у дверцы прибора, конденсат и потёки на трубе; при их появлении эксплуатацию прибора лучше остановить до устранения причины.

8 частых ошибок монтажа

Эти ошибки мы видим при обследовании кровли и узлов дымохода — часть из них опасна не только протечкой, но и пожаром:

Обслуживание и безопасность

Дымоход — единственный узел кровли, от которого зависит не только сухость, но и безопасность жильцов:

• прочистку и проверку тяги делают минимум раз в год, перед отопительным сезоном;
• оголовок закрывают зонтом или дефлектором от осадков и птиц, но так, чтобы не перекрыть сечение канала;
• следят за состоянием фартука и герметизации примыкания — это первое, что стареет на солнце и в мороз.

Нормативная база

Узлы дымохода и его проход через кровлю выполняем строго по нормам:

• СП 7.13130.2013 — отопление, вентиляция и кондиционирование, противопожарные требования (разделки, отступки, высота трубы над кровлей);
• СП 60.13330.2020 — отопление и вентиляция;
• СП 17.13330.2017 «Кровли» — узел примыкания кровли к трубе, гидроизоляция и фартук;
• альбомы и инструкции производителей (Schiedel) — сборка дымохода, отступы, оголовок.

Инструкции и альбомы технических решений по дымоходам — в блоке для скачивания на этой странице.

Связанные материалы Базы знаний: кровельная вентиляция, монтаж металлочерепицы, гидро- и пароизоляция кровли, монтаж фальцевой кровли.
